近期深圳市鑫佳伟科技有限公司针对快充市场，推出了一款20W PD快充充电器AC32。这款充电器采用“小方块”造型设计，搭配可折叠插脚，整体小巧便携。此外性能方面，支持多个快充协议，支持9V2.22A和12V1.67A两组电压档位的20W快充，可以很好地满足iPhone 12系列手机日常快充需求。下面充电头网将对这款充电器进行详细拆解，看看其设计、做工如何。
一、鑫佳伟20W快充外观

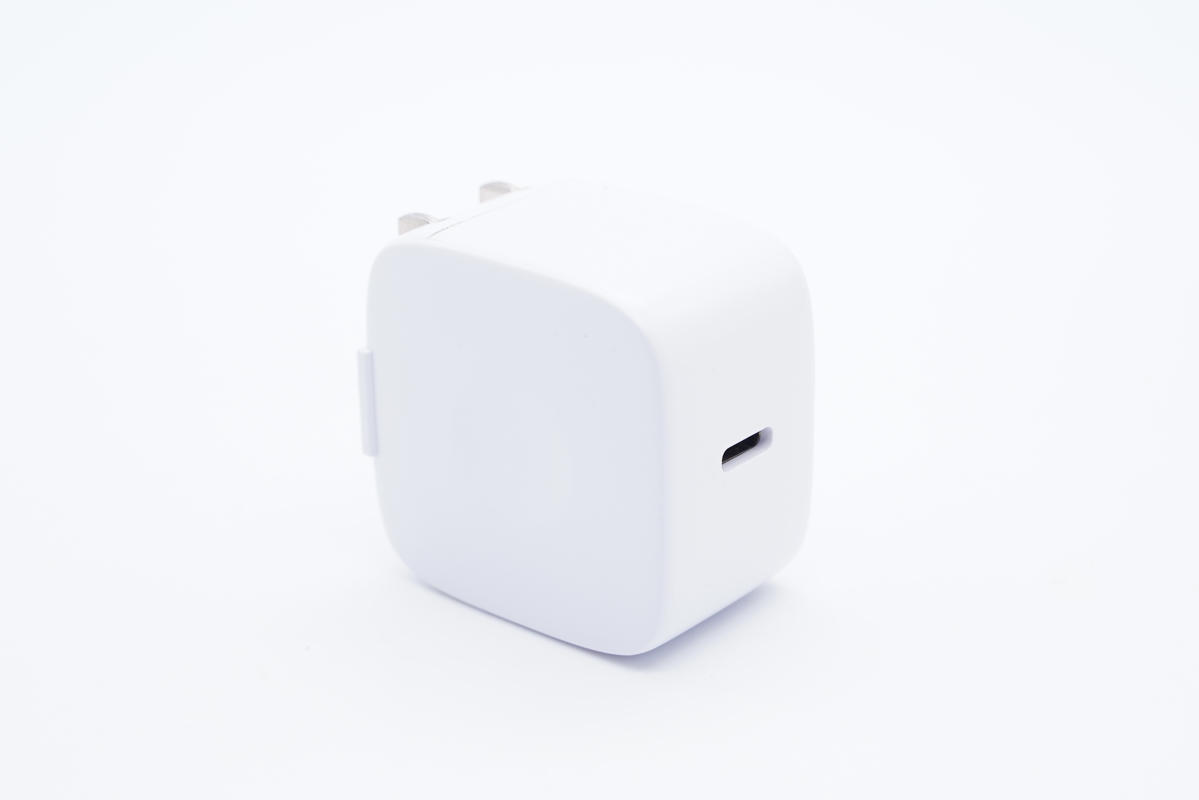

充电器采用方块造型设计，端角过渡圆润。机身壳为白色，整体十分简洁。

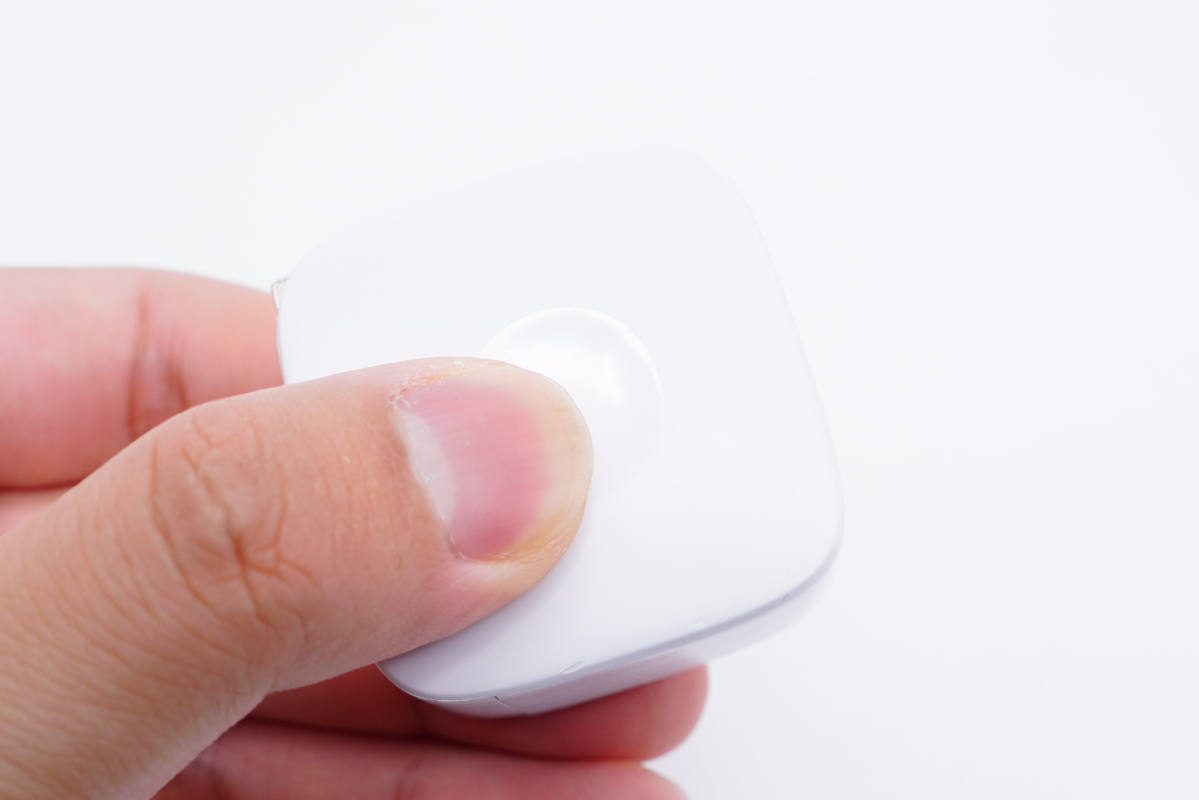

机身两侧外壳中心设有小凹面，方便用户插拔使用。

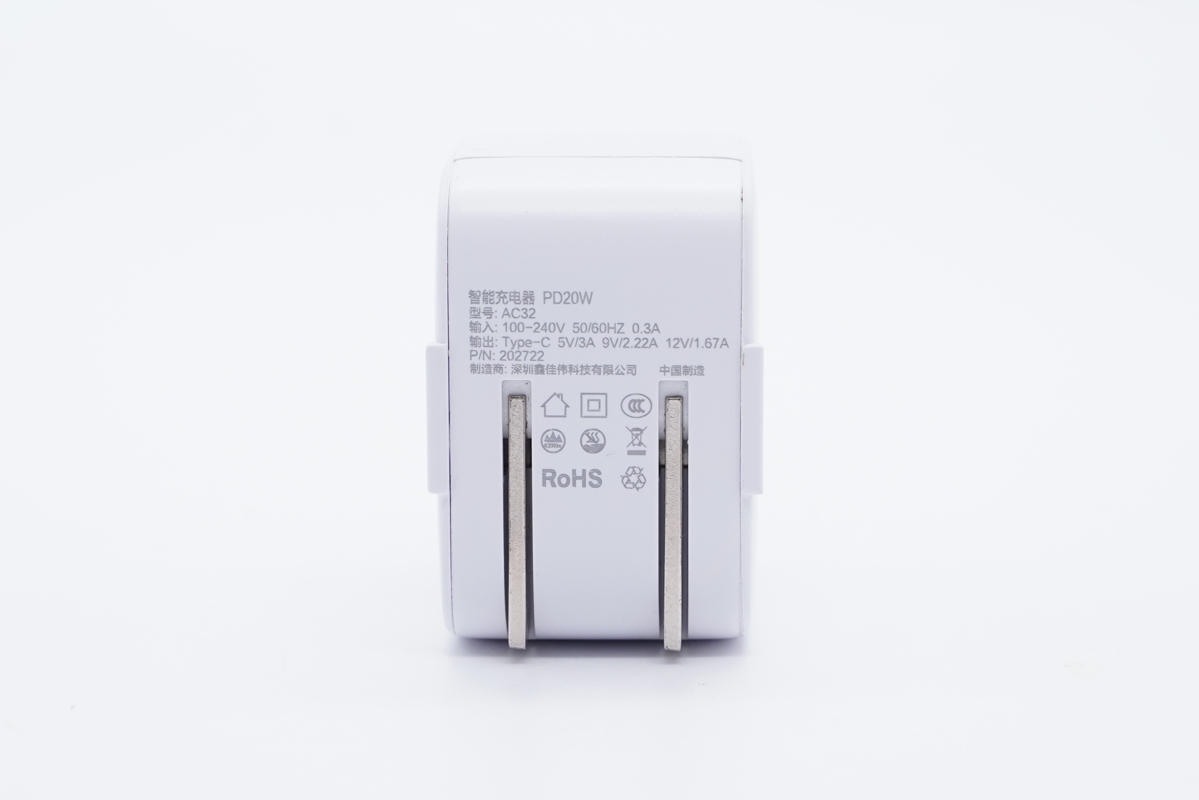

输入端外壳上印有充电器参数，两侧加入双翼设计，日常使用更加稳定
型号：AC32
输入：100-240V~ 50/60Hz 0.3A
输出：5V3A、9V2.22A、12V1.67A
制造商：深圳市鑫佳伟科技有限公司
充电器通过了CCC和RoHS认证。

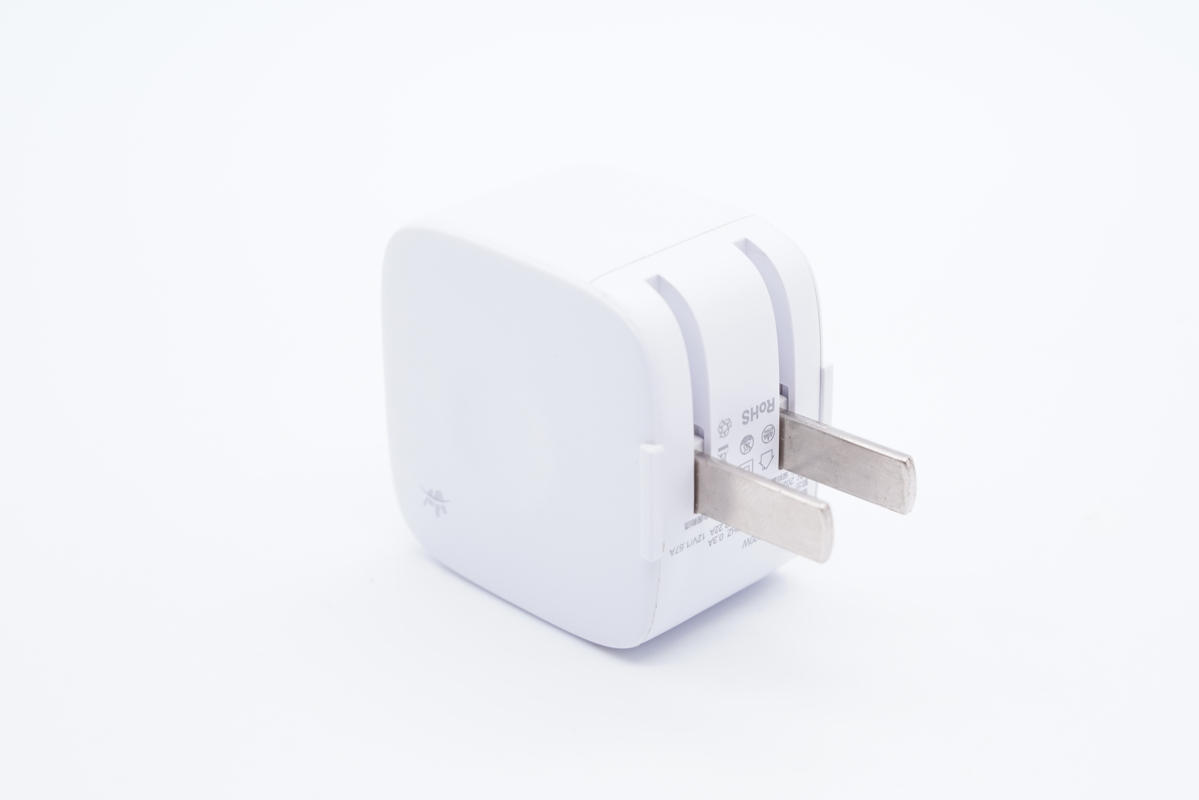

充电器配备的是可折叠国标插脚，携带方便。

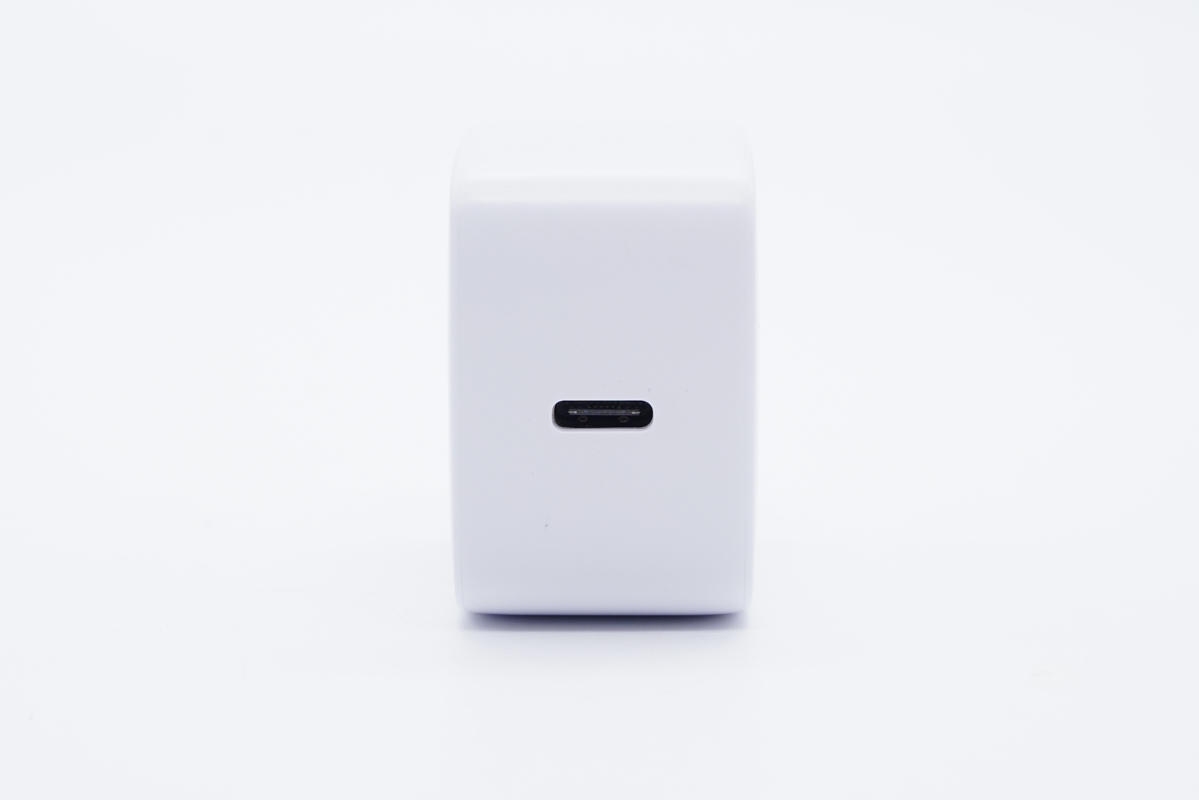

另一端设有一个USB-C接口，黑色舌片，居中设计。

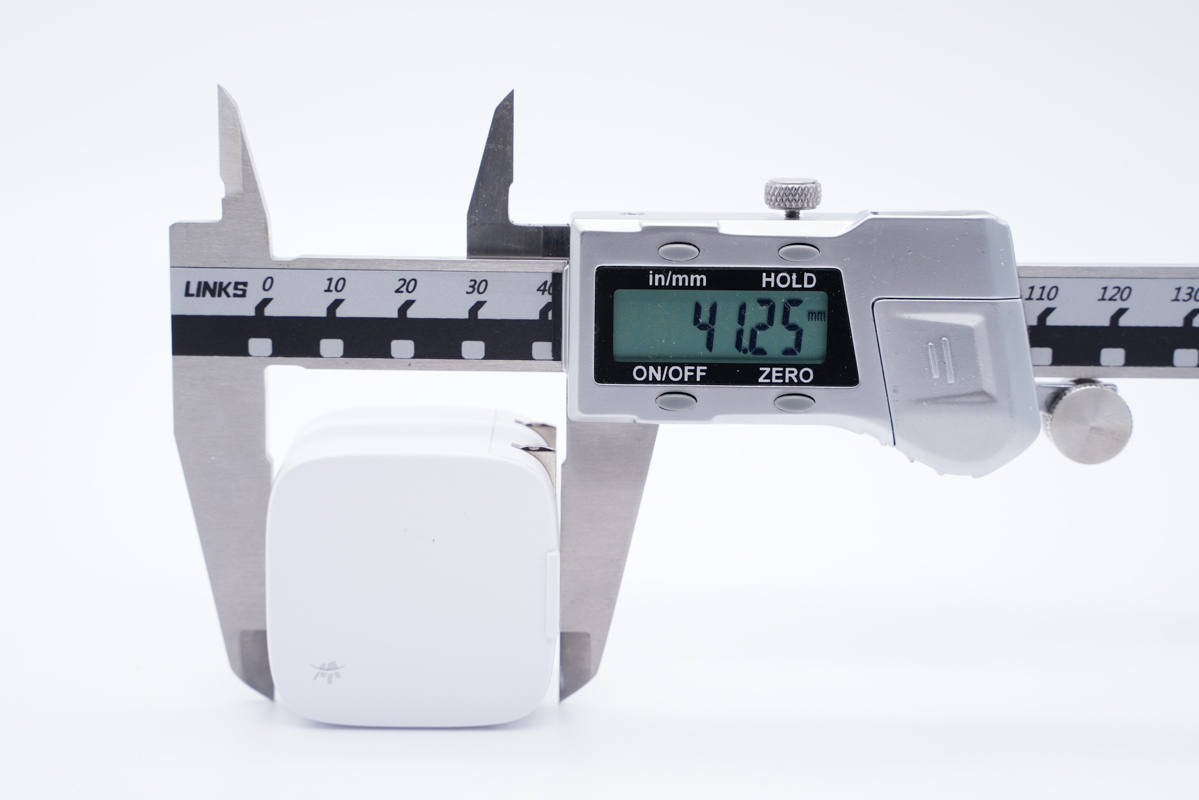

测得充电器机身长度为41.25mm。

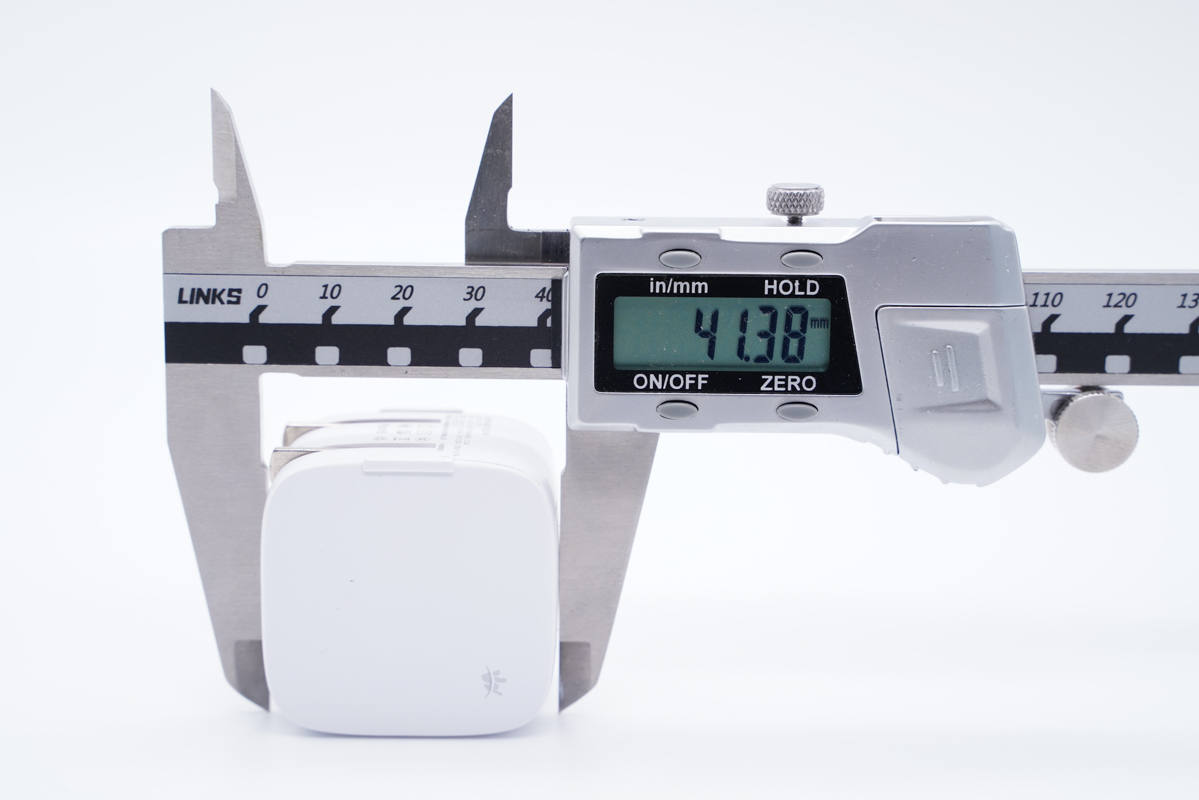

宽度为41.38mm。

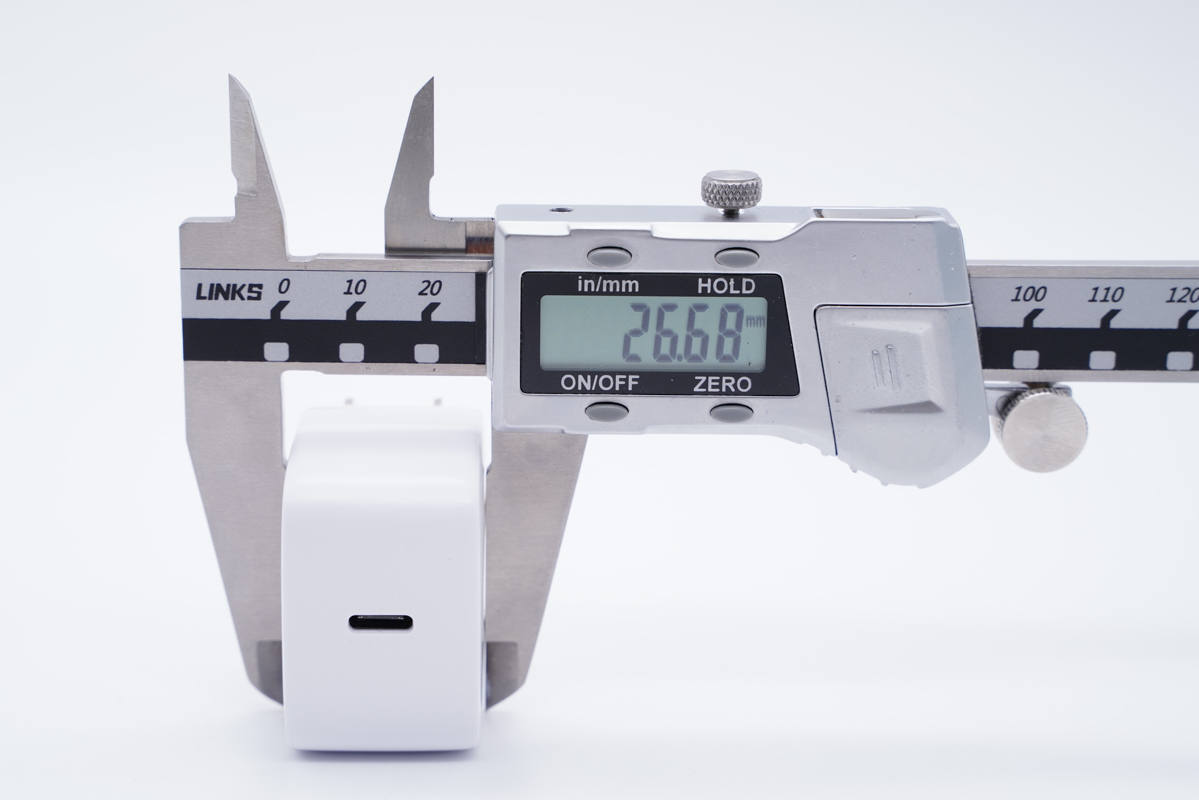

厚度为26.68mm。

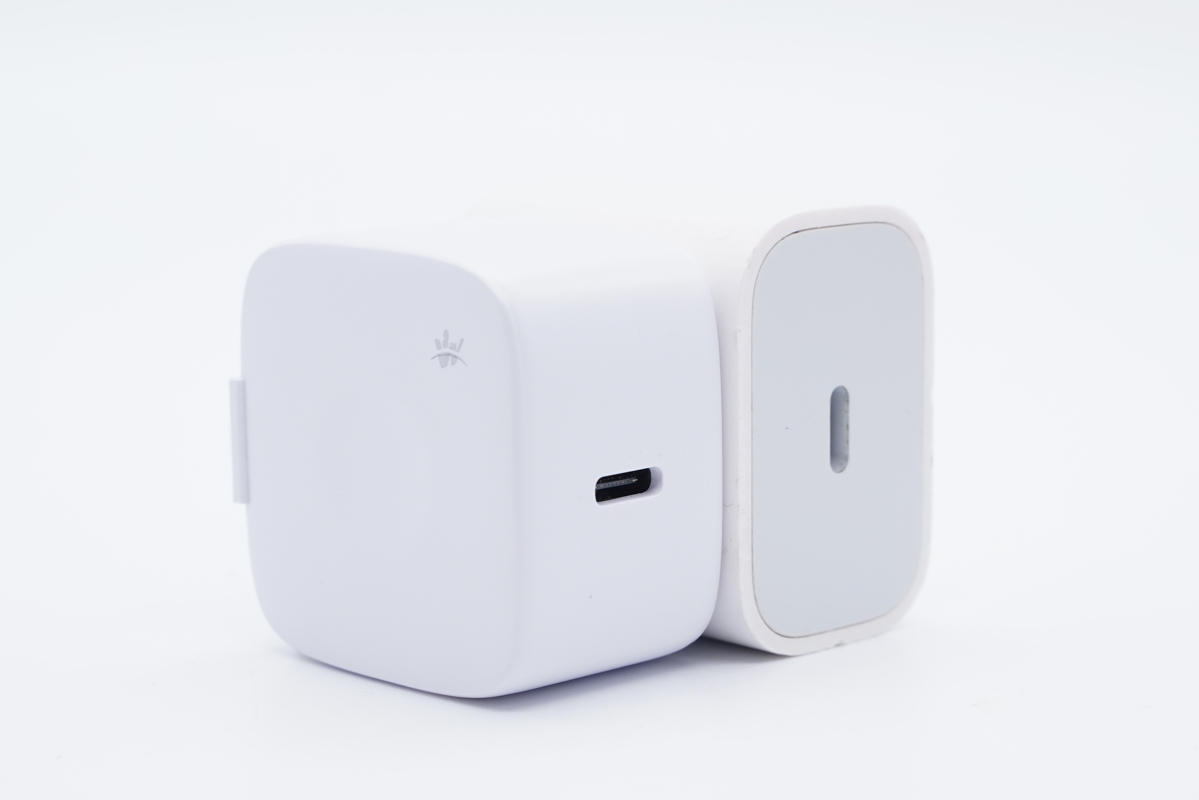

和苹果20W快充直观对比，体积相当。

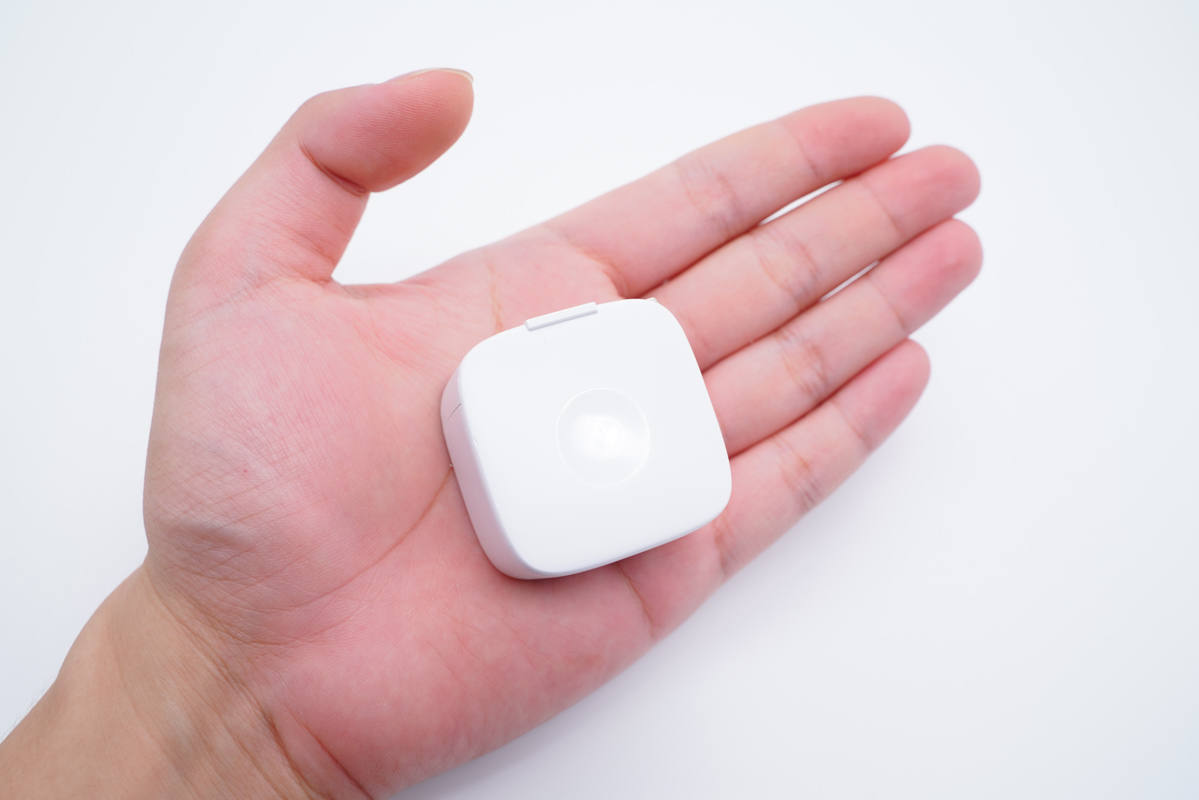

拿在手上的直观感受。

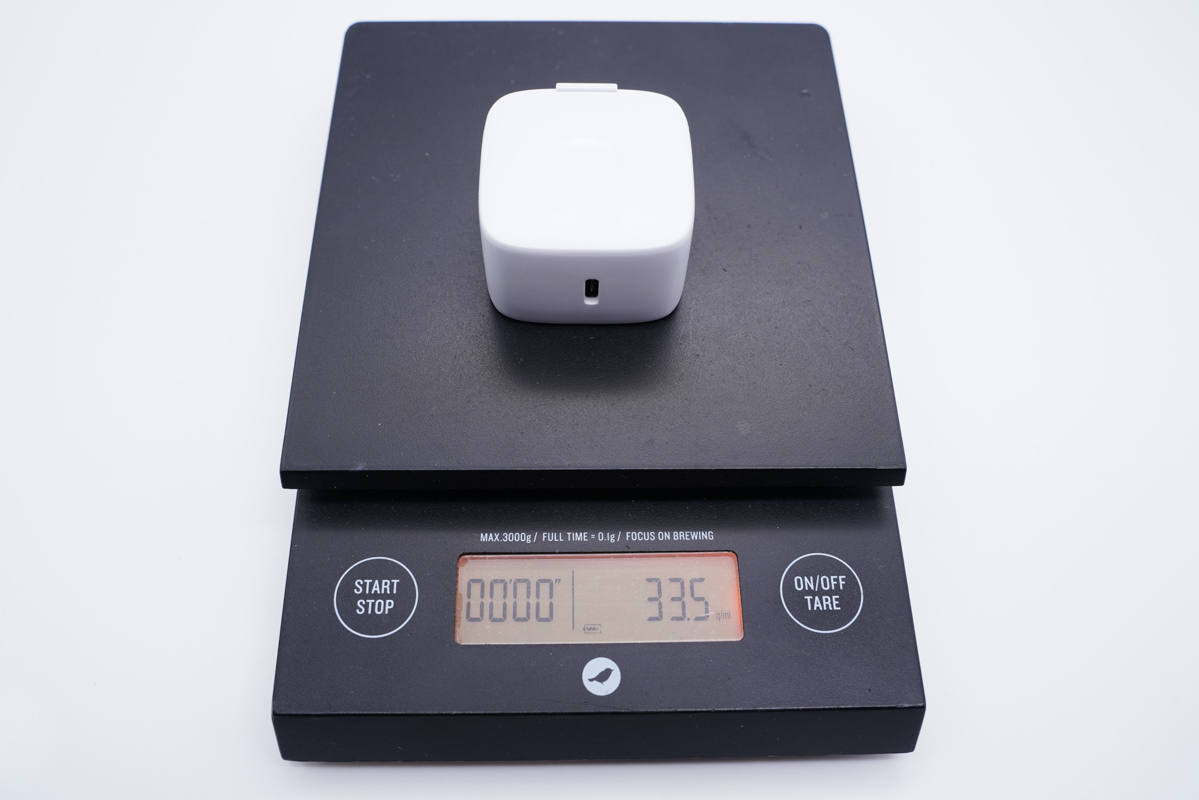

净重约为34g。

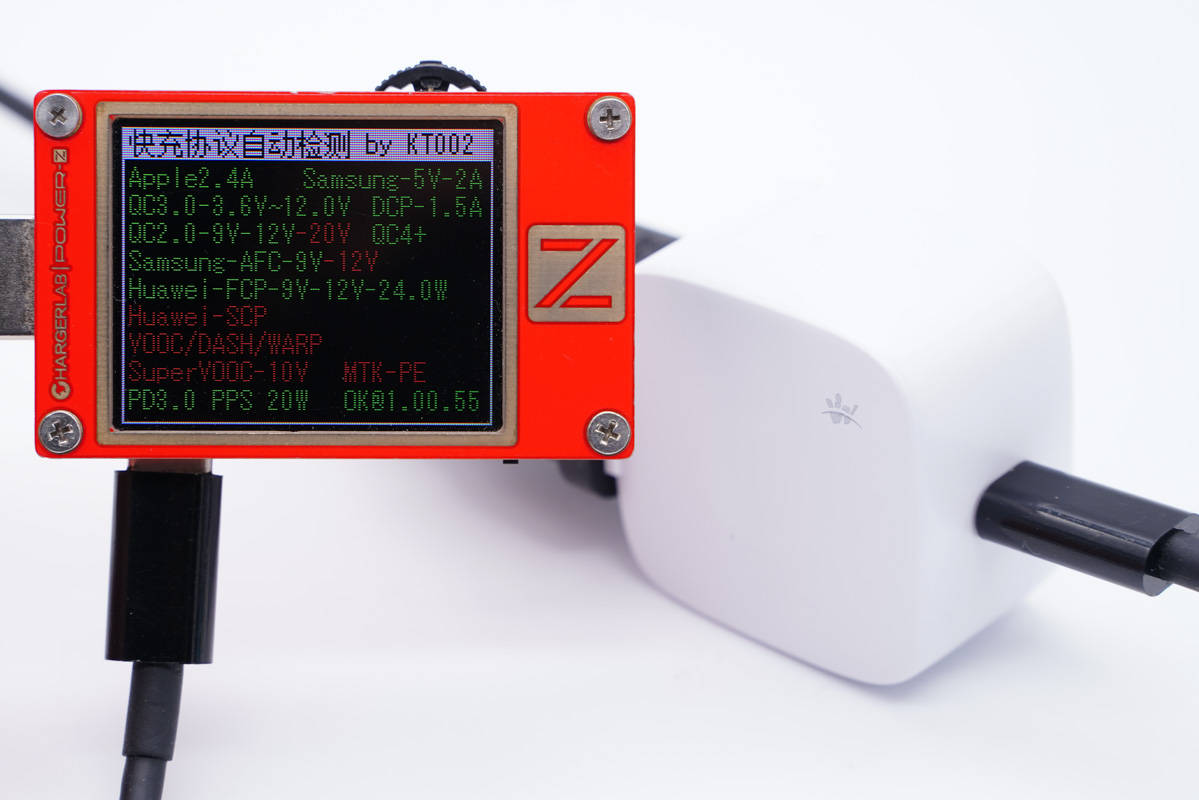

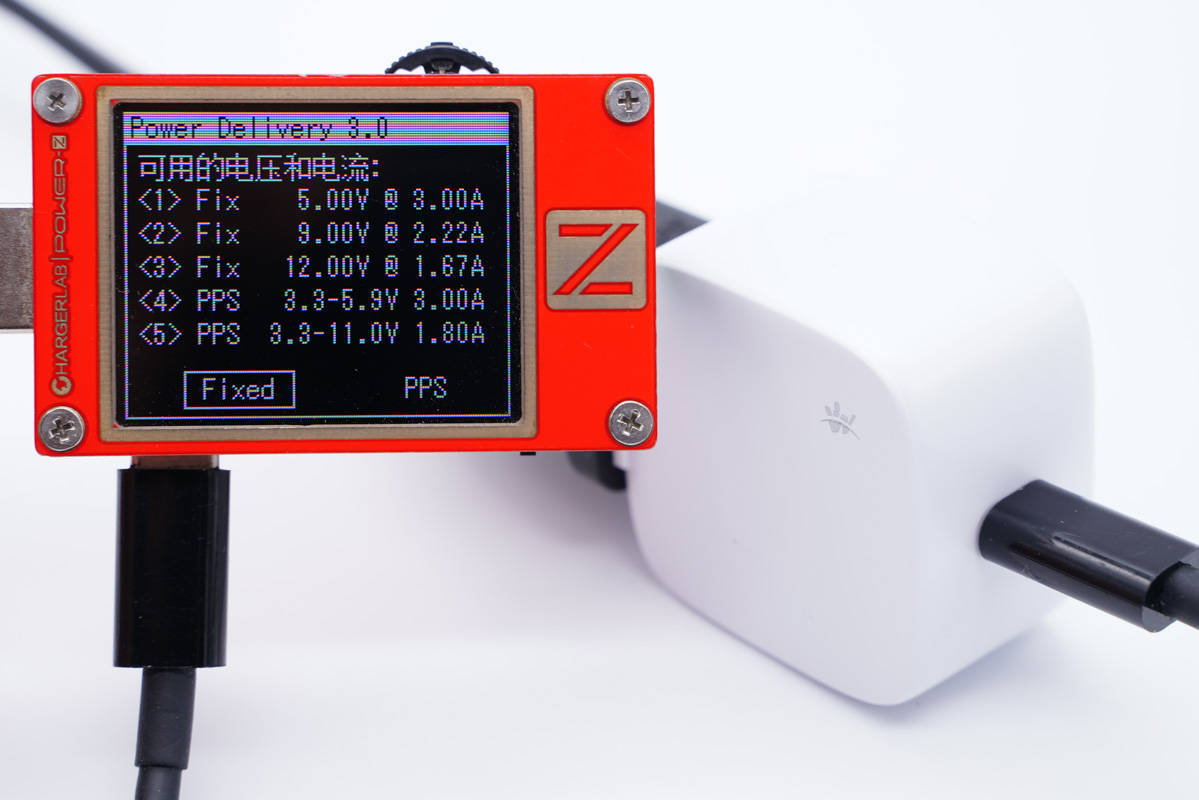

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0和PPS快充协议。
同时还具备5V3A、9V.22A、12V1.67A三组固定电压档位，以及3.3-5.9V3A和3.3-11V1.8A两组PPS电压档位。
二、鑫佳伟20W快充拆解

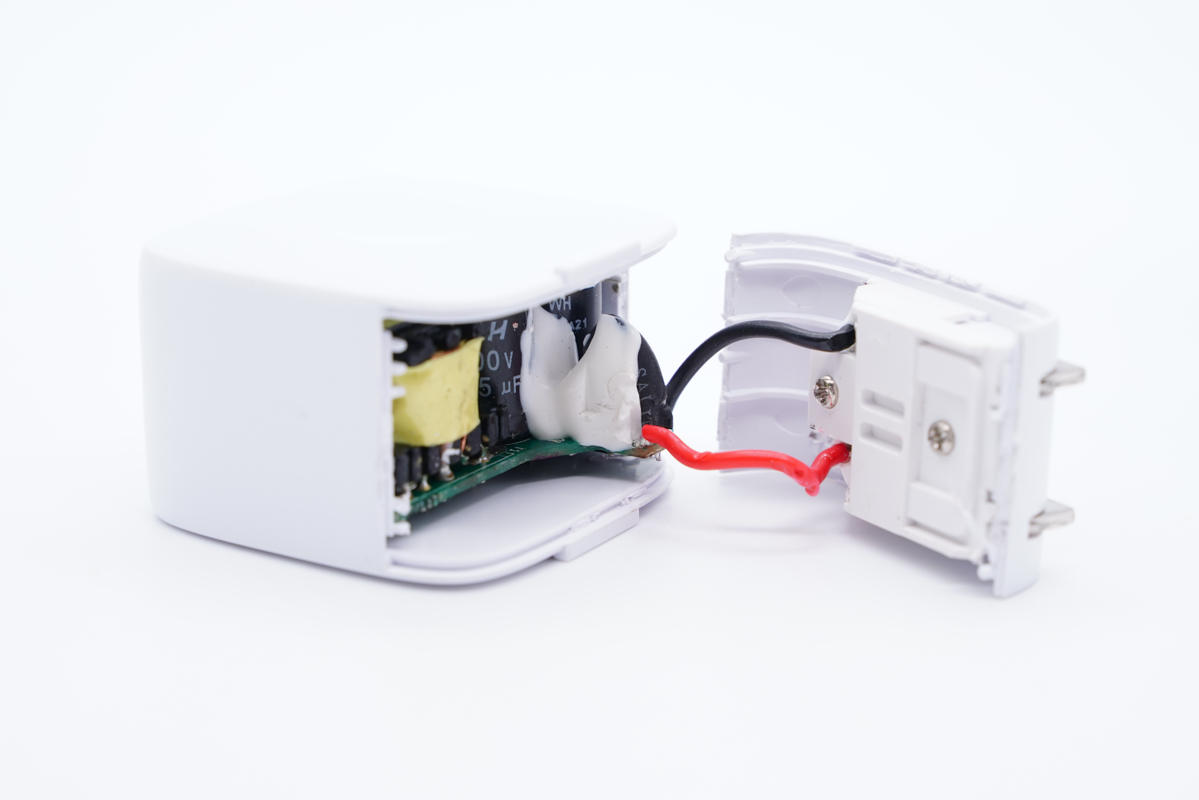

将输入端外壳拆开，插脚使用螺丝和塑料板固定。

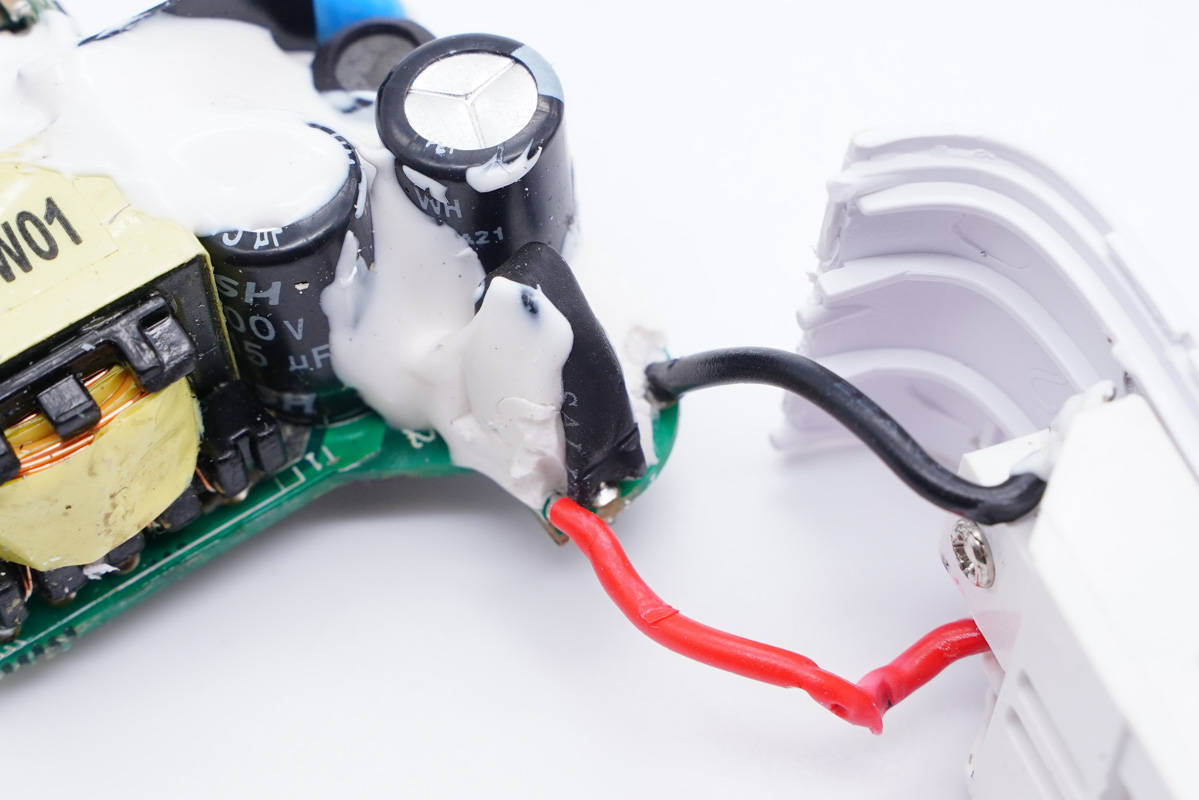

连接导线焊点处打胶，保险丝外套绝缘管绝缘。

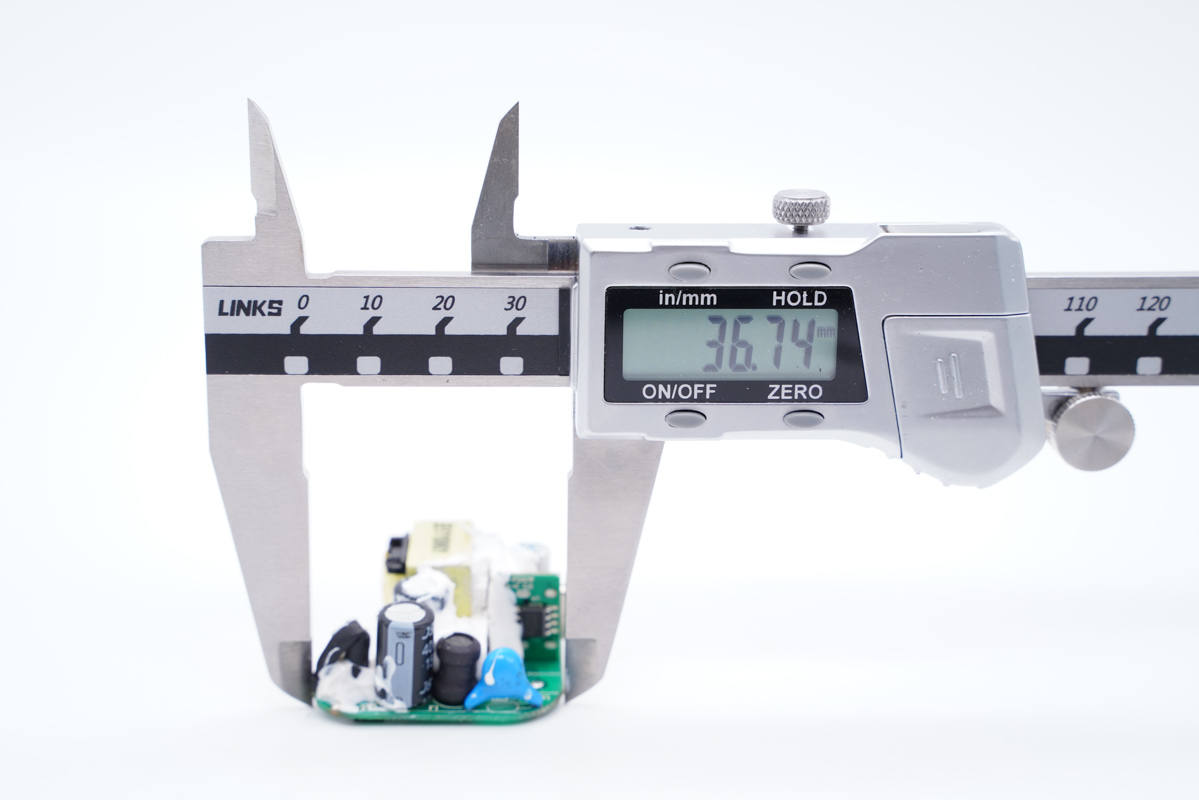

测得模块长度为36.74mm。

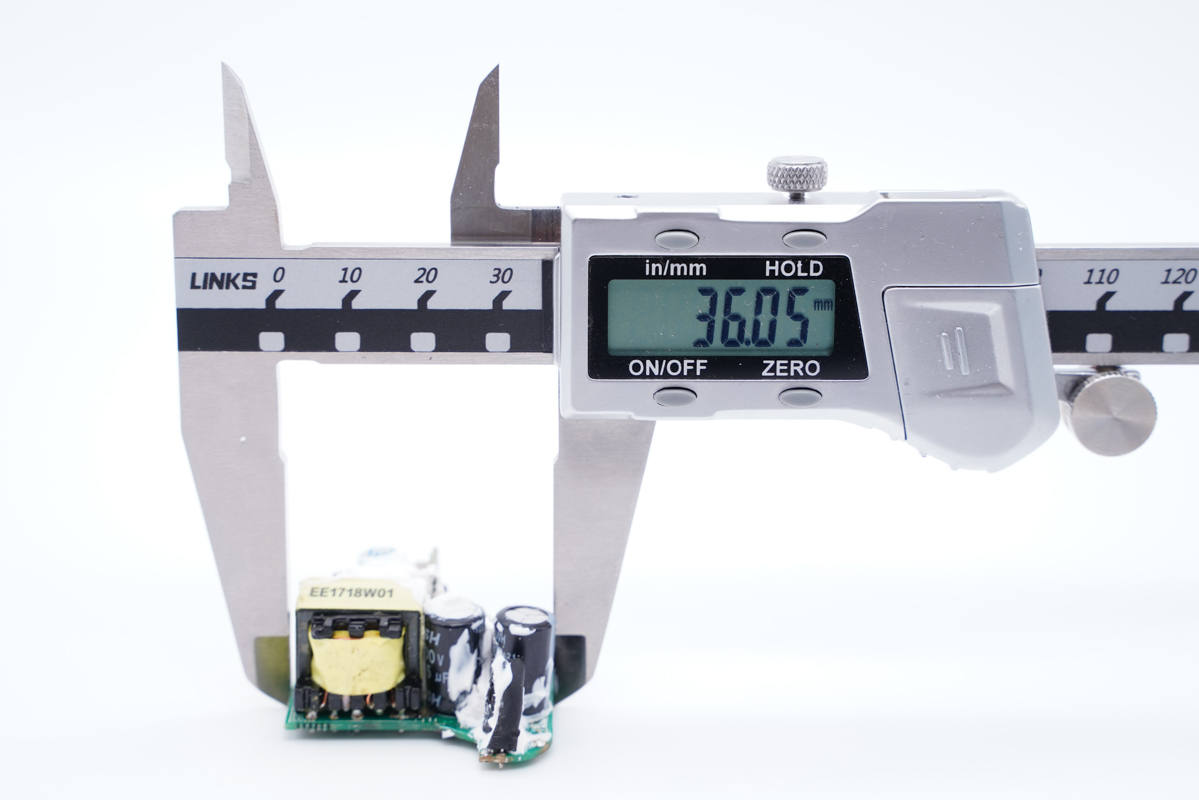

宽度为36.05mm。

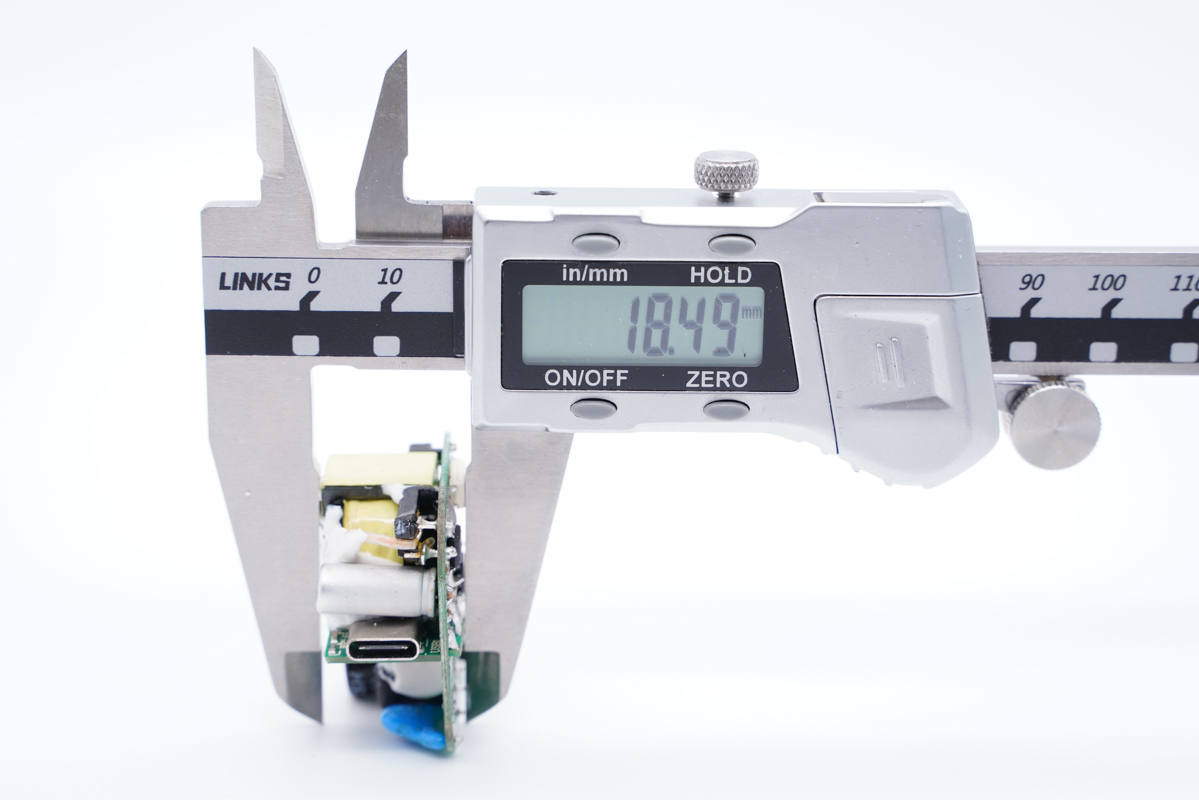

厚度为18.49mm。

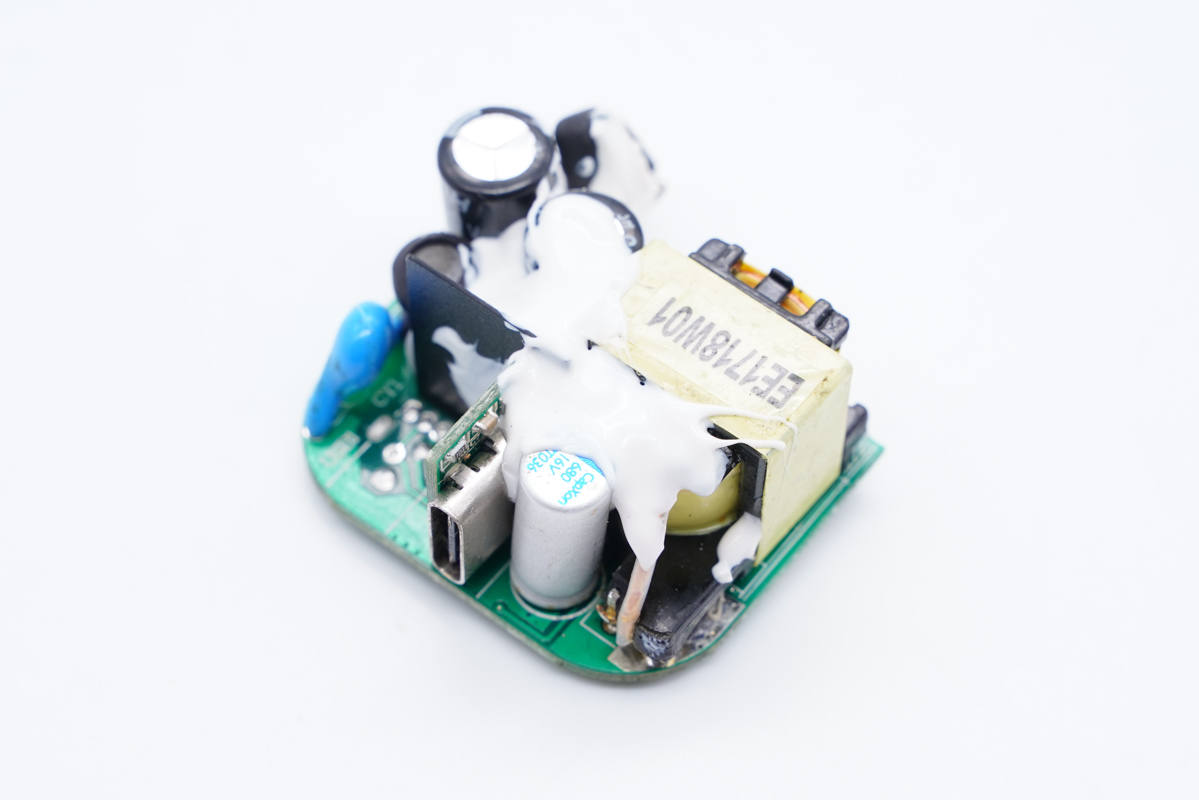

电容、变压器等元器件打胶加固，初次级间设有隔离板。

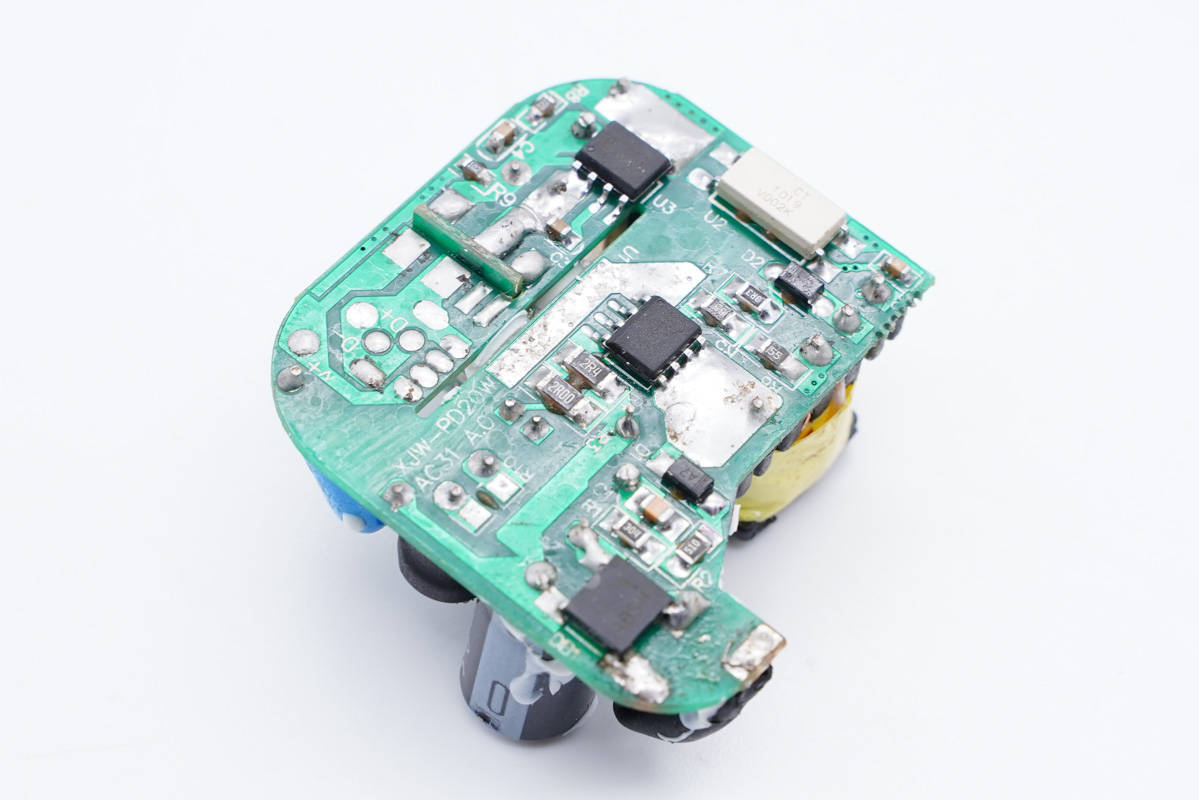

主板背面设有整流桥、开关电源初次级控制芯片、光耦，电源方案集成度高。
通过观察发现，这款20W充电器采用开关电源宽范围输出电压，由协议芯片通过光耦控制输出电压的设计架构，下面我们从输入端开始了解各元器件。

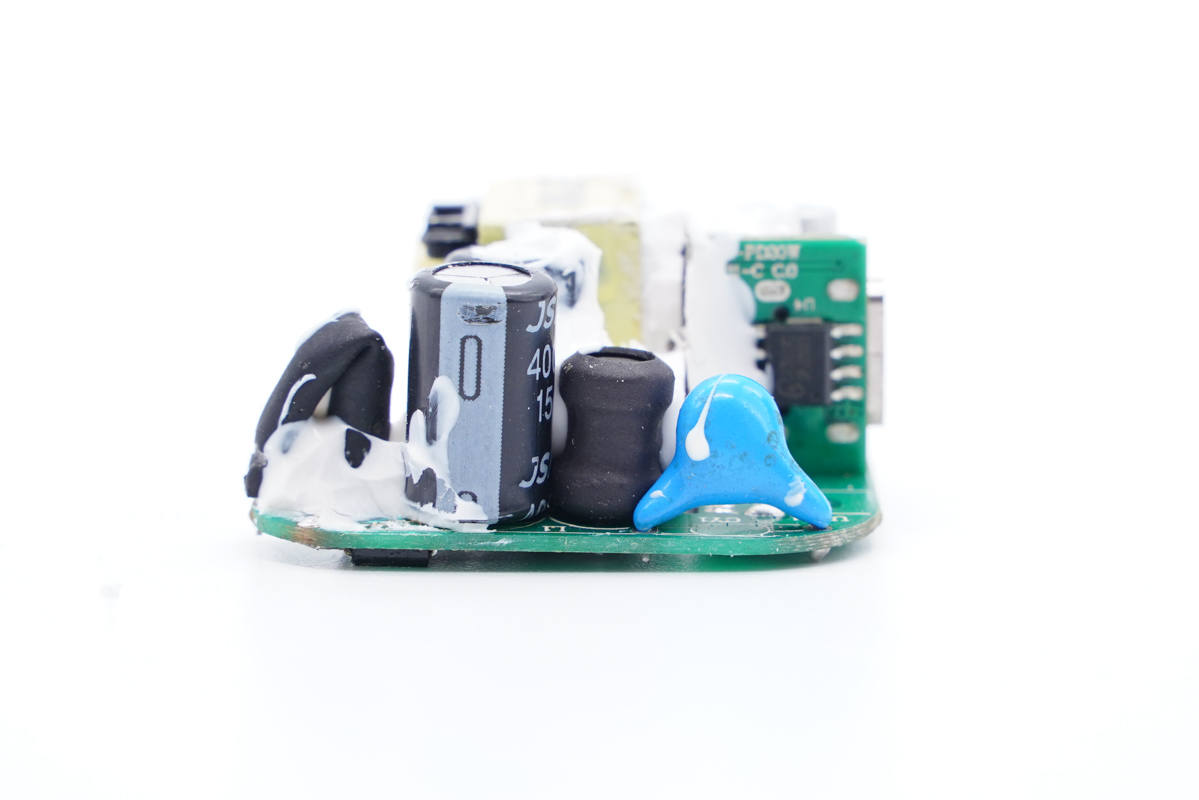

主板一侧设有保险丝、高压滤波电解电容、工字电感、主控芯片供电电容以及Y电容。
保险丝外套绝缘管保护。
ABS10整流桥特写。

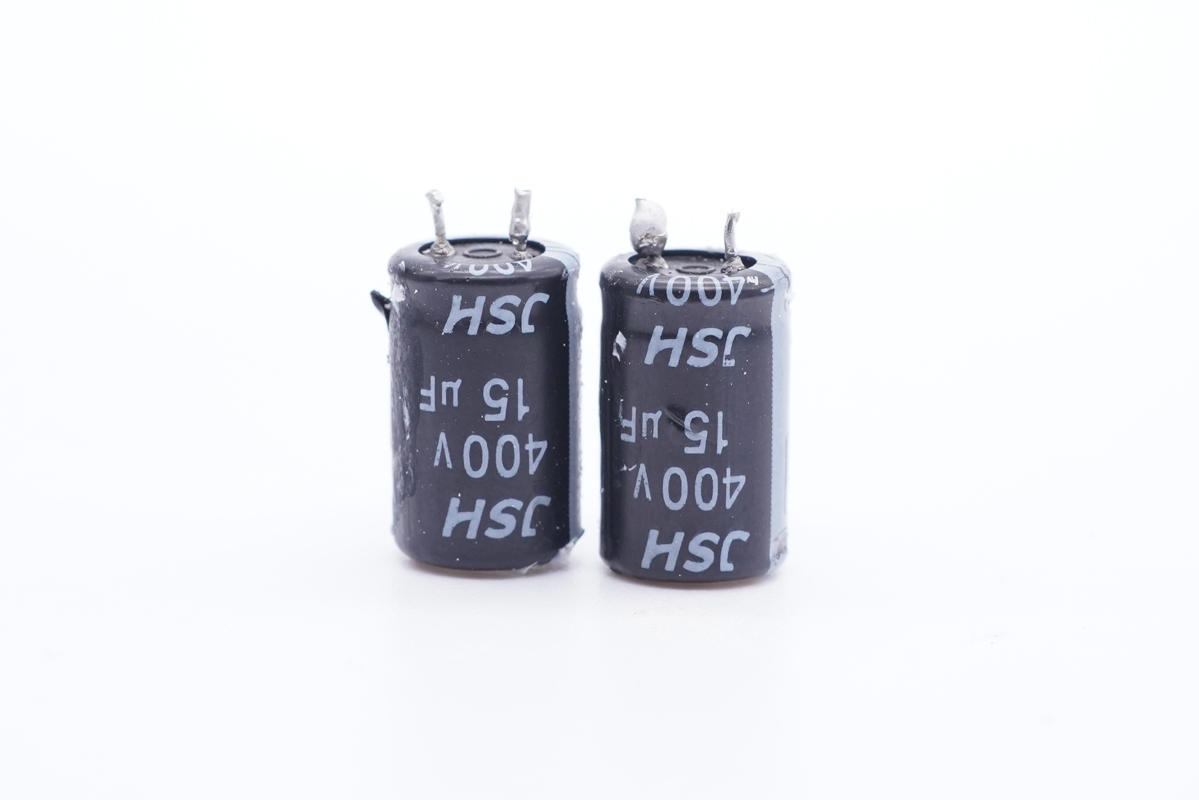

两颗高压滤波电解电容来自万京源，规格均为400V 15μF。

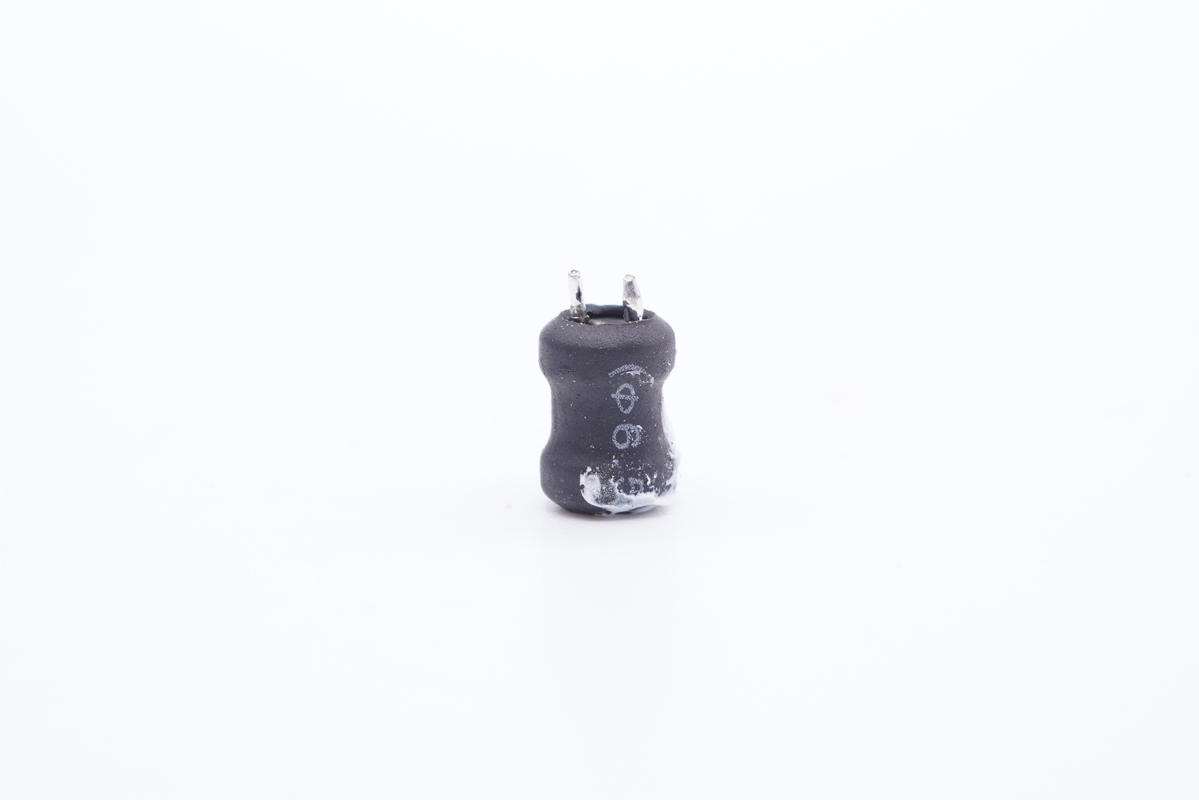

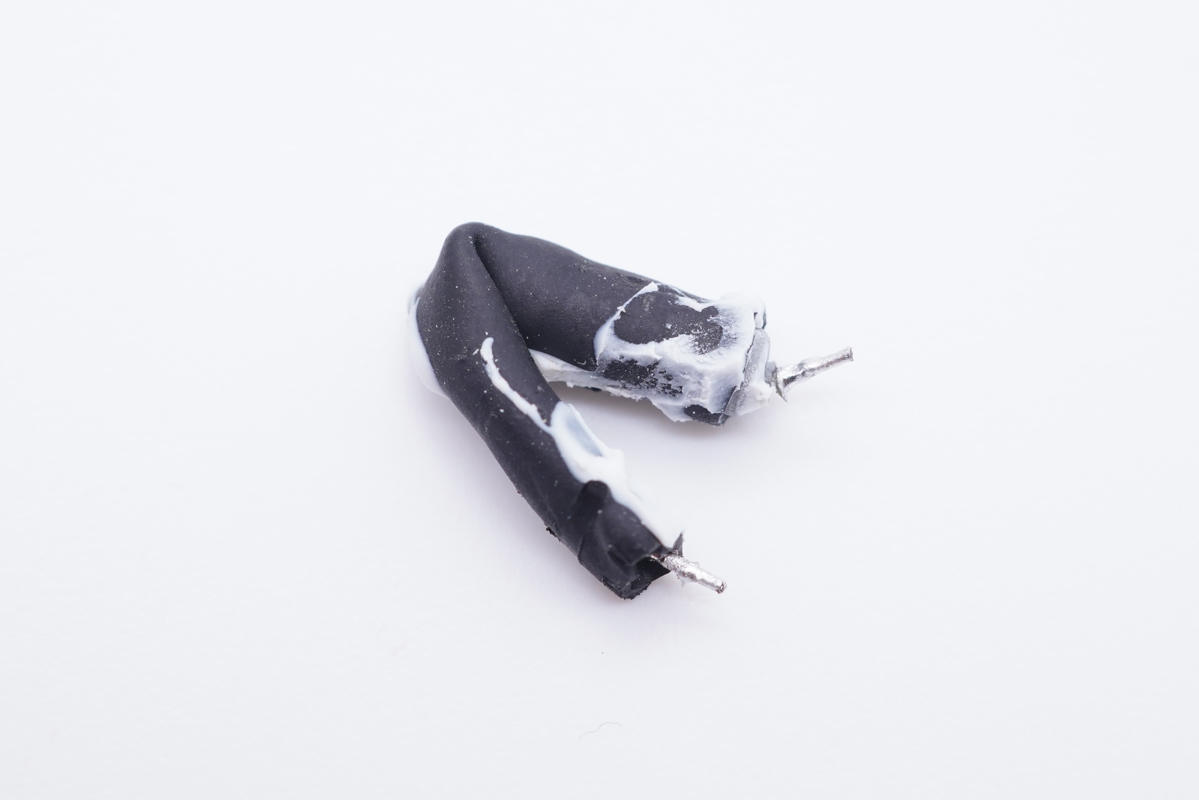

工字电感外套热缩管保护。

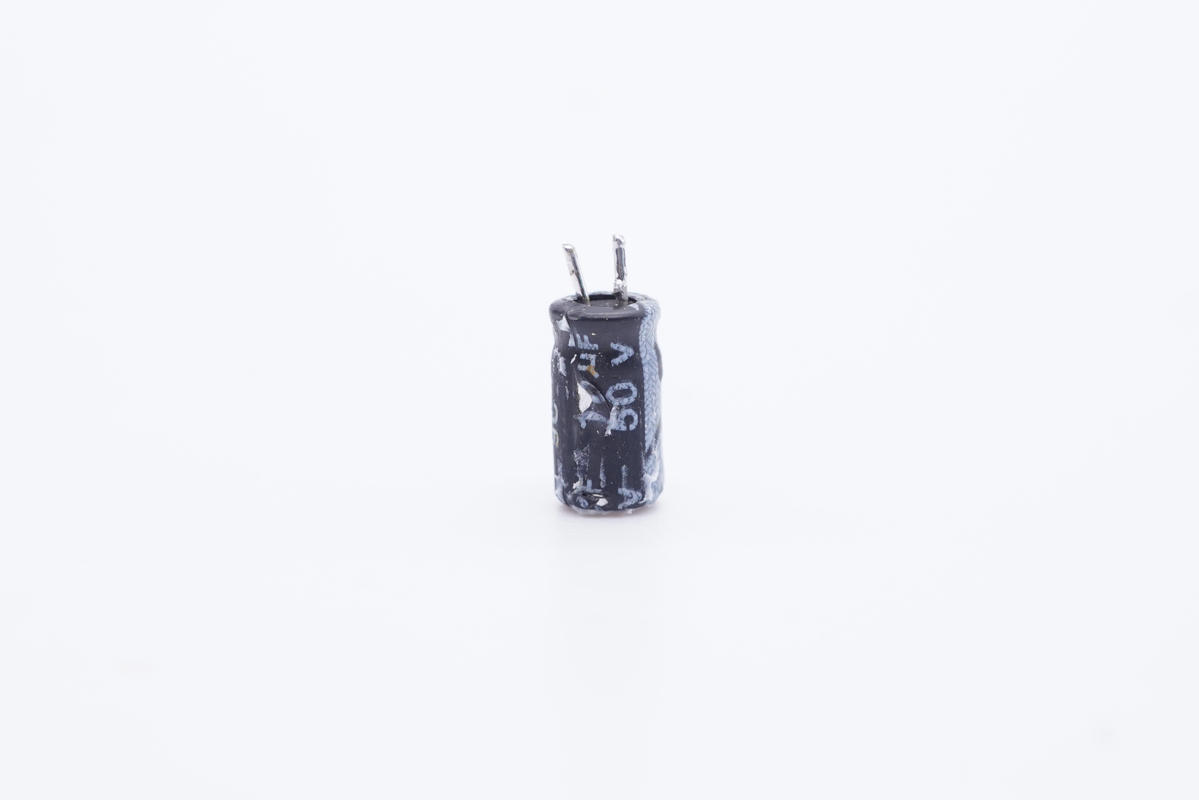

主控芯片供电电容规格为50V 10μF。

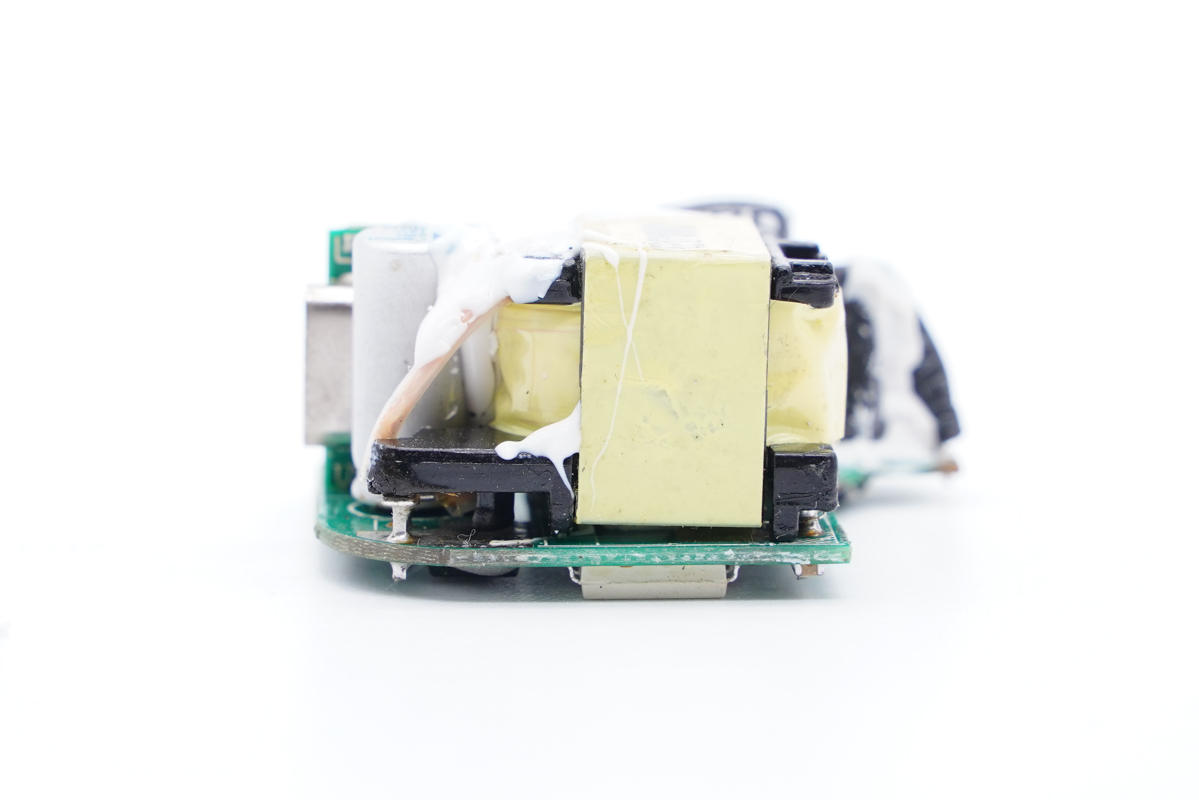

主板另一侧设有变压器、输出滤波固态电容等。

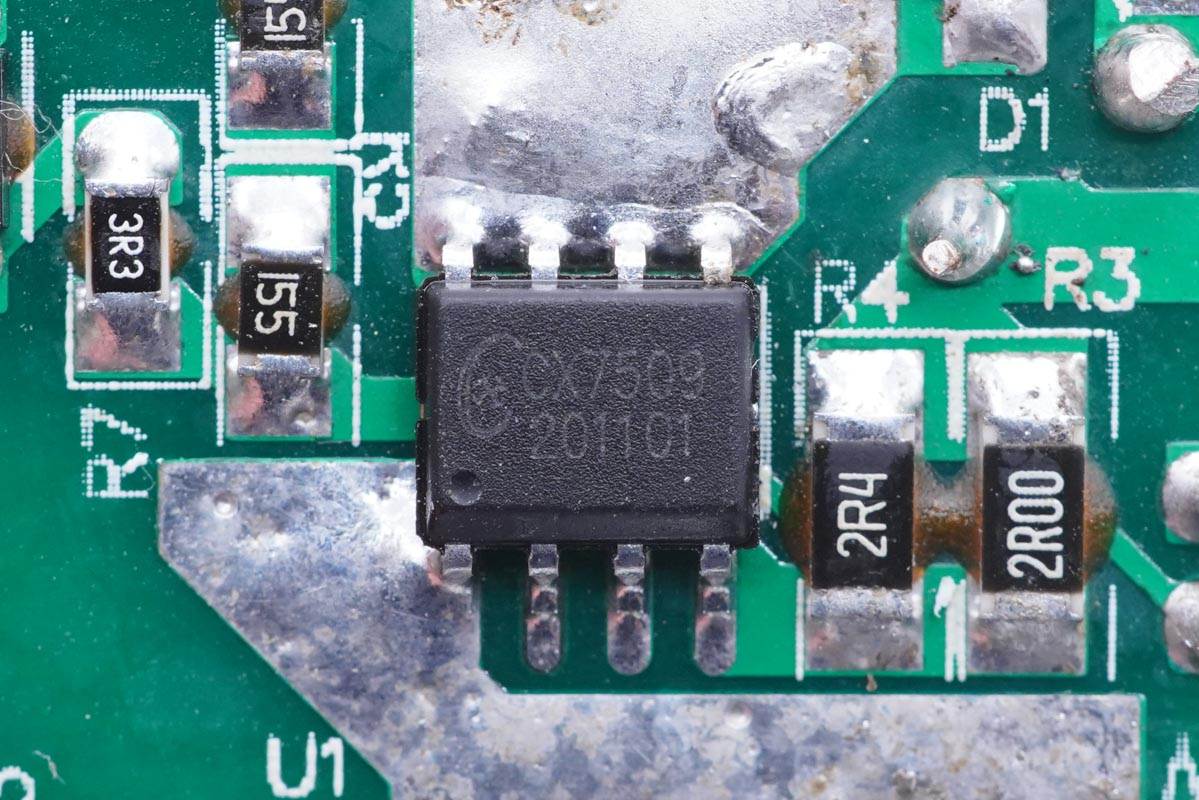

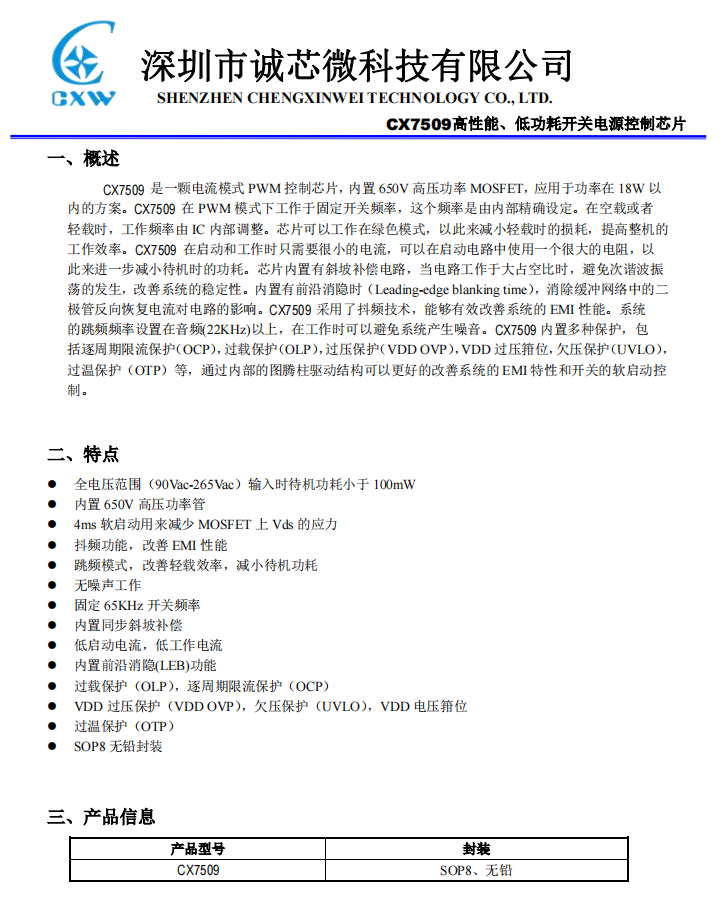

开关电源主控芯片采用诚芯微CX7509，这是一颗电流模式PWM控制芯片，内置650V高压功率 MOSFET，应用于功率在18W以内的方案。在PWM模式下工作于固定开关频率，这个频率是由内部精确设定。
在空载或者轻载时，工作频率由IC内部调整。芯片可以工作在绿色模式，以此来减小轻载时的损耗，提高整机的工作效率。 在启动和工作时只需要很小的电流，可以在启动电路中使用一个很大的电阻，以此来进一步减小待机时的功耗。芯片内置有斜坡补偿电路，当电路工作于大占空比时，避免次谐波振荡的发生，改善系统的稳定性。
CX7509内置有前沿消隐时（Leading-edge blanking time），消除缓冲网络中的二极管反向恢复电流对电路的影响。 采用了抖频技术，能够有效改善系统的EMI性能。系统的跳频频率设置在音频(22KHz)以上，在工作时可以避免系统产生噪音。
CX7509内置多种保护，包括逐周期限流保护（OCP），过载保护（OLP），过压保护（VDD OVP），VDD过压箝位，欠压保护（UVLO）， 过温保护（OTP）等，通过内部的图腾柱驱动结构可以更好的改善系统的EMI特性和开关的软启动控制。
充电头网通过拆解了解到，诚芯微科技20W PD快充方案已被新斯宝18W 1A1C快充充电器、佳域20W迷你PD快充充电器、羽博20W 1A1C快充充电器、飞利浦迷你20W快充充电器、第一卫20W快充小冰粒充电器等知名品牌的数十款产品采用。

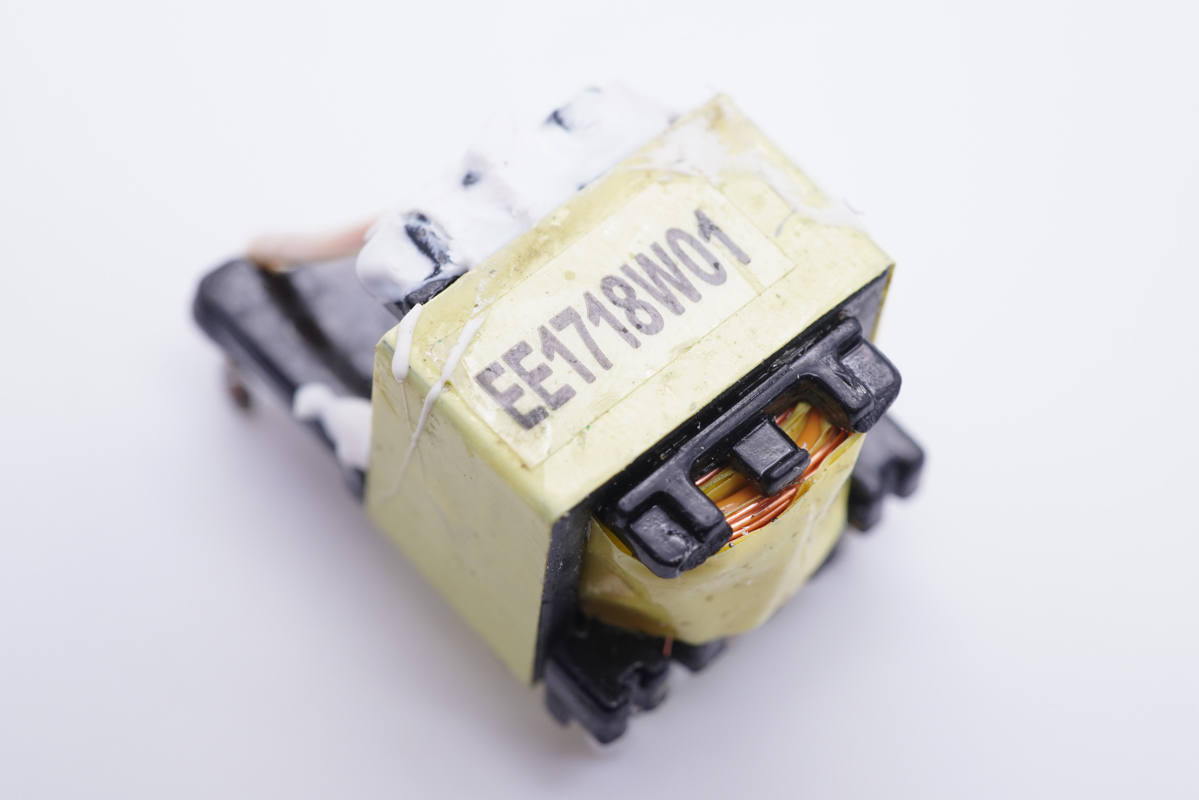

变压器特写。

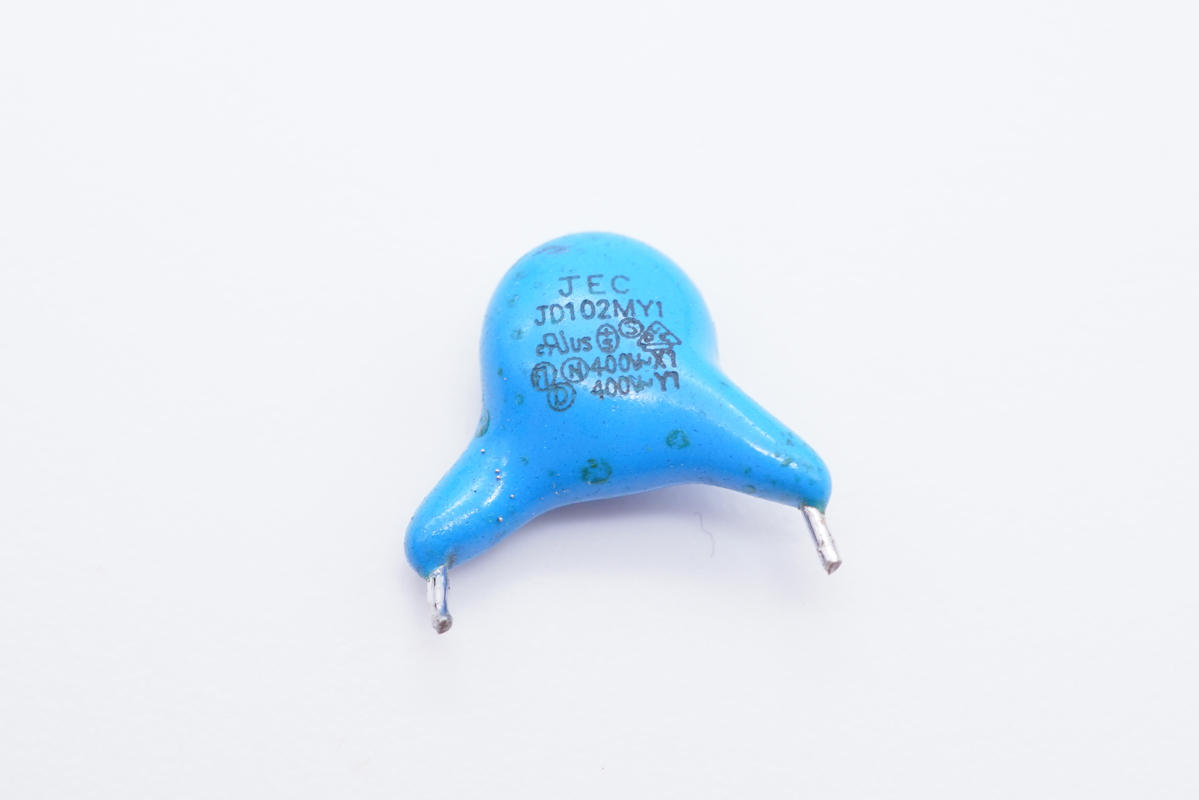

Y电容特写。

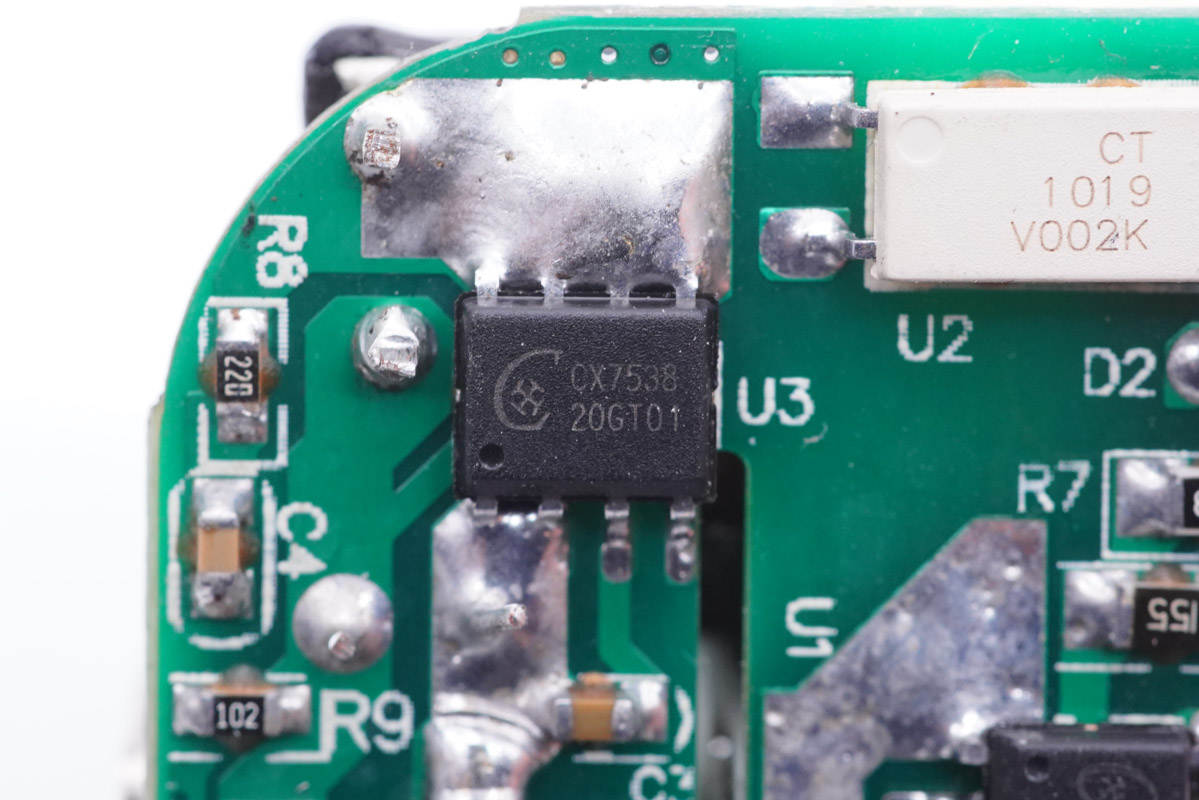

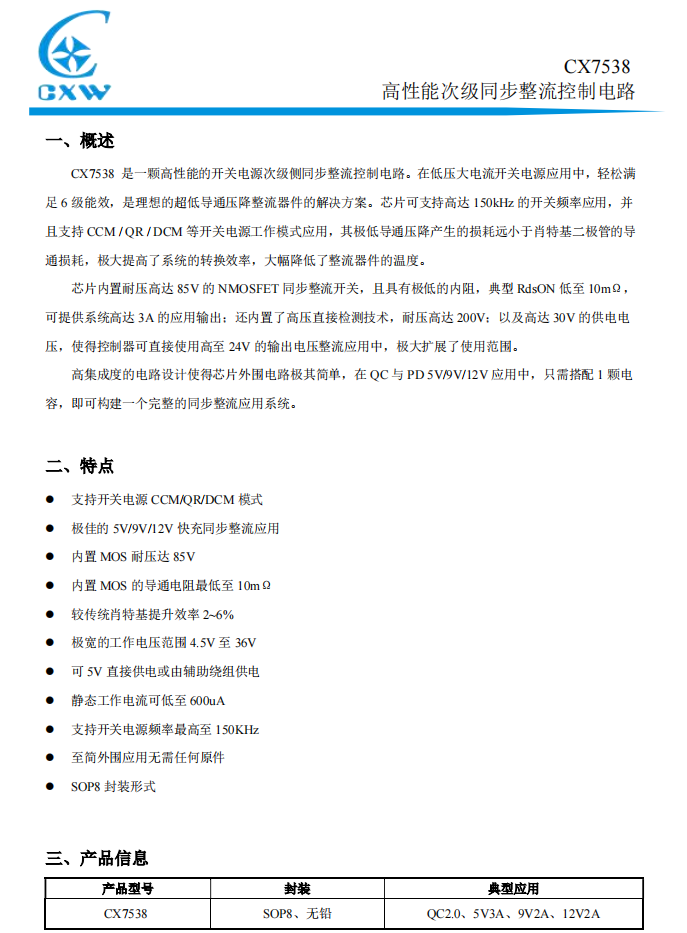

诚芯微科技CX7538是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足6级能效，是理想的超低导通压降整流器件的解决方案。
CX7538可支持高达 150kHz的开关频率应用，并且支持CCM / QR / DCM 等开关电源工作模式应用，其极低导通压降产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。
CX7538内置耐压高达85V的NMOSFET同步整流开关，且具有极低的内阻，典型RdsON低至 10mΩ，可提供系统高达3A的应用输出；还内置了高压直接检测技术，耐压高达200V；以及高达30V的供电电压，使得控制器可直接使用高至24V的输出电压整流应用中，极大扩展了使用范围。
高集成度的电路设计使得芯片外围电路极其简单，在QC与PD 5V/9V/12V应用中，只搭配1颗电容，即可构建一个完整的同步整流应用系统。

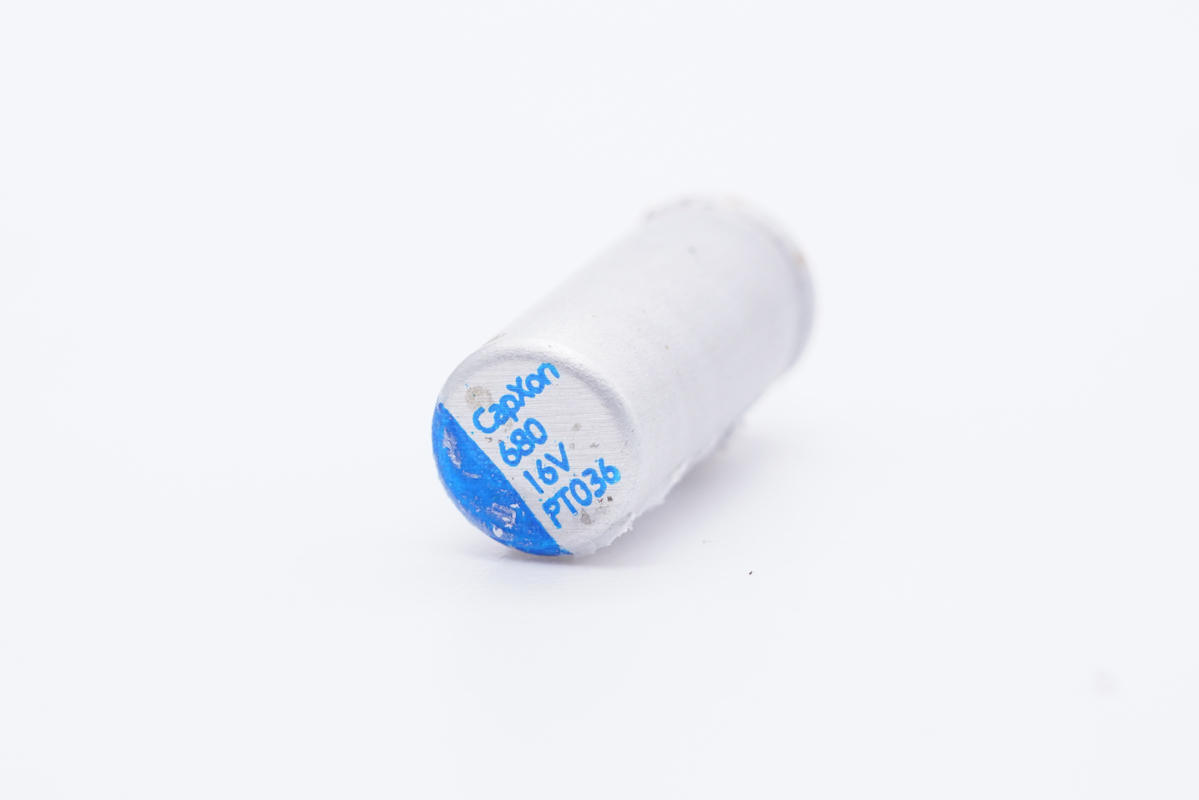

输出滤波固态电容来自CapXon丰宾，规格为16V 680μF。

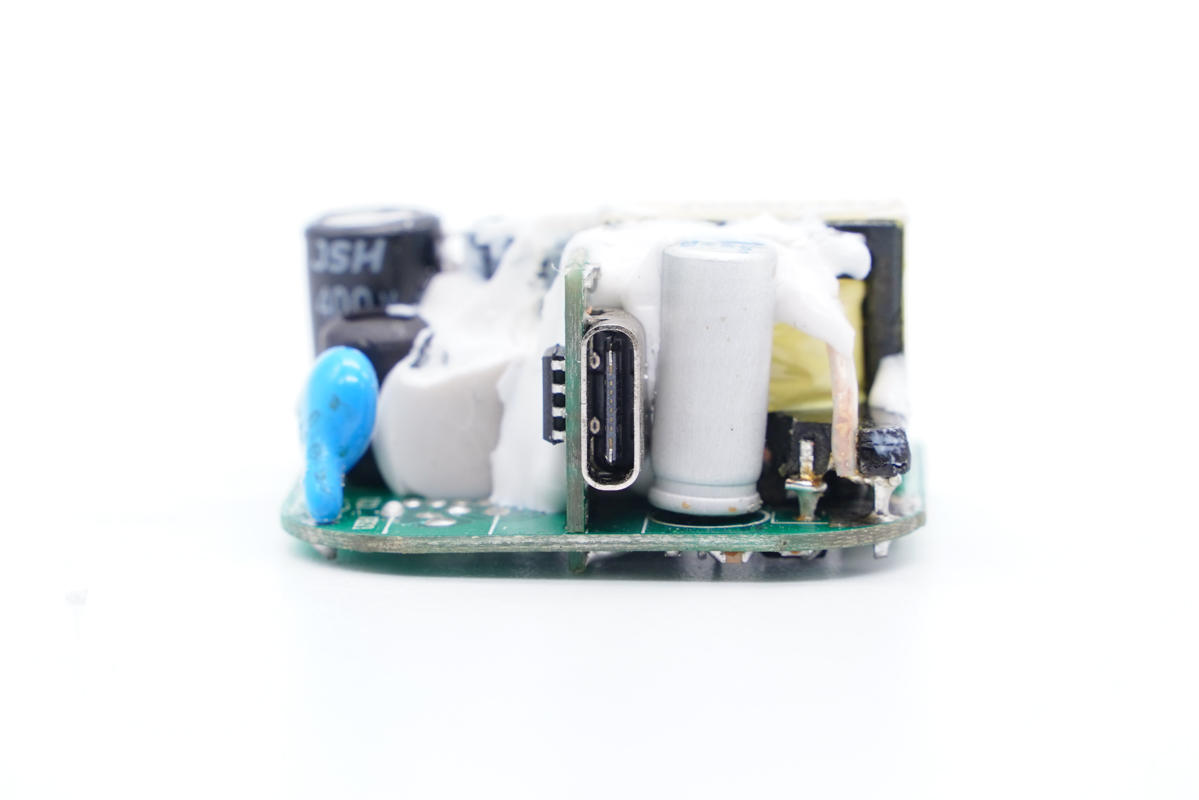

输出端一览，USB母座焊接在小板上。

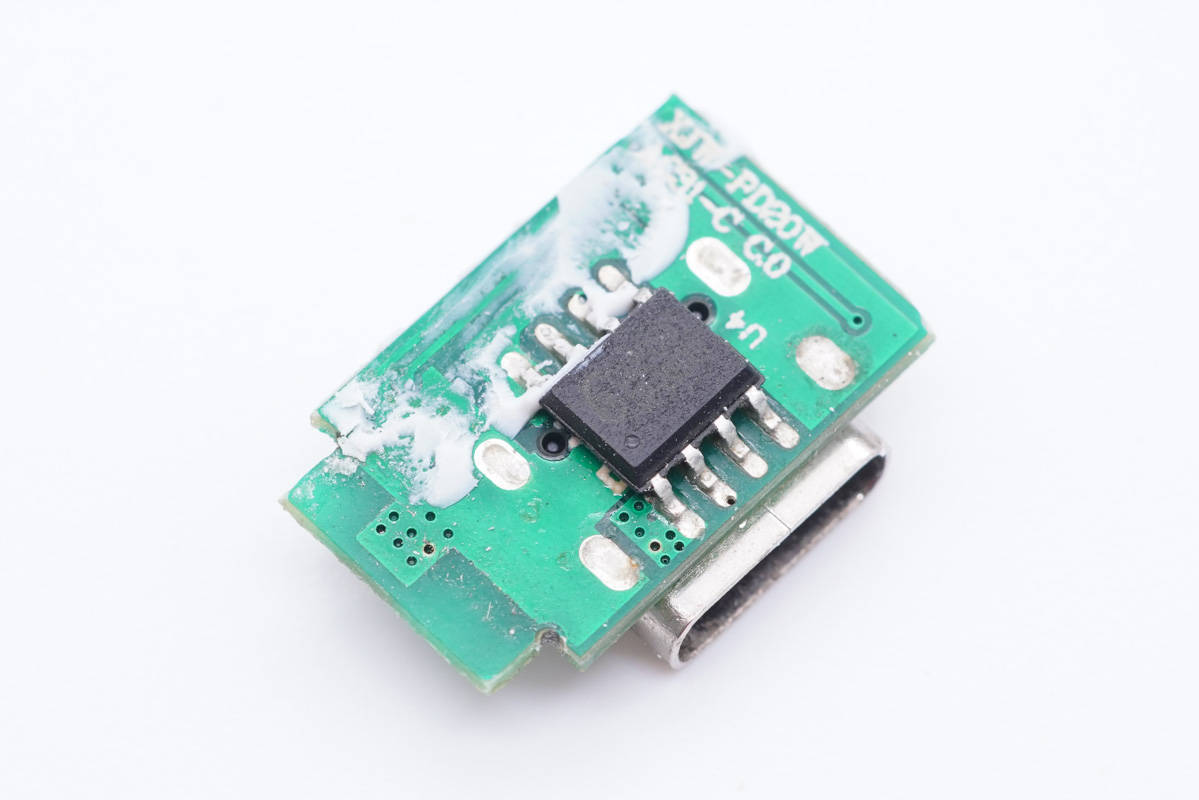

小板另一面设有一颗协议芯片。

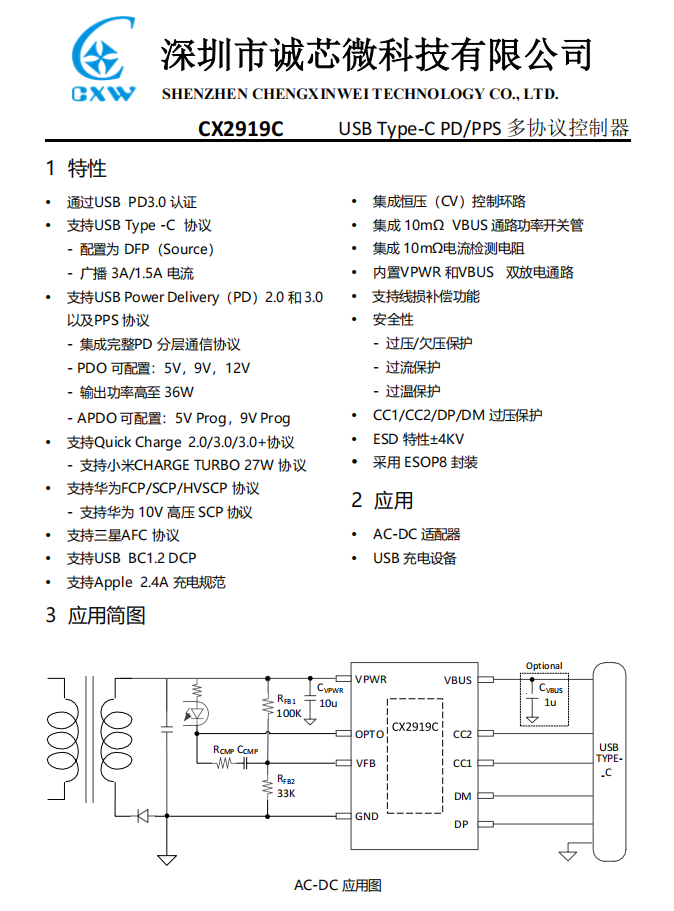

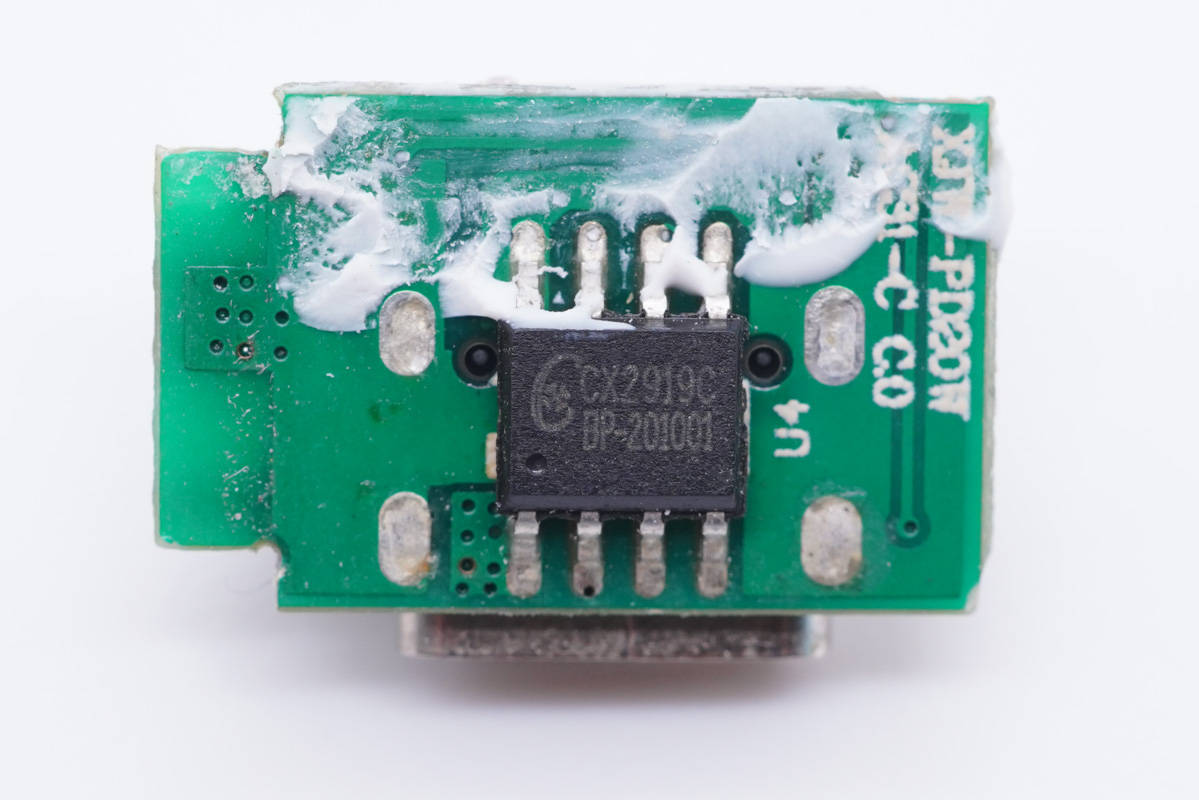

协议芯片采用诚芯微CX2919C，这款芯片已经通过了USB PD3.0认证，支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，可配置5V、9V、12V电压档位，最大输出功率36W。
CX2919C内部集成 10mΩ VBUS通路功率开关管，并且集成10mΩ电流检测电阻，支持完善的保护功能，节省外围元件数量，简化电路，降低成本。采用ESOP8封装。

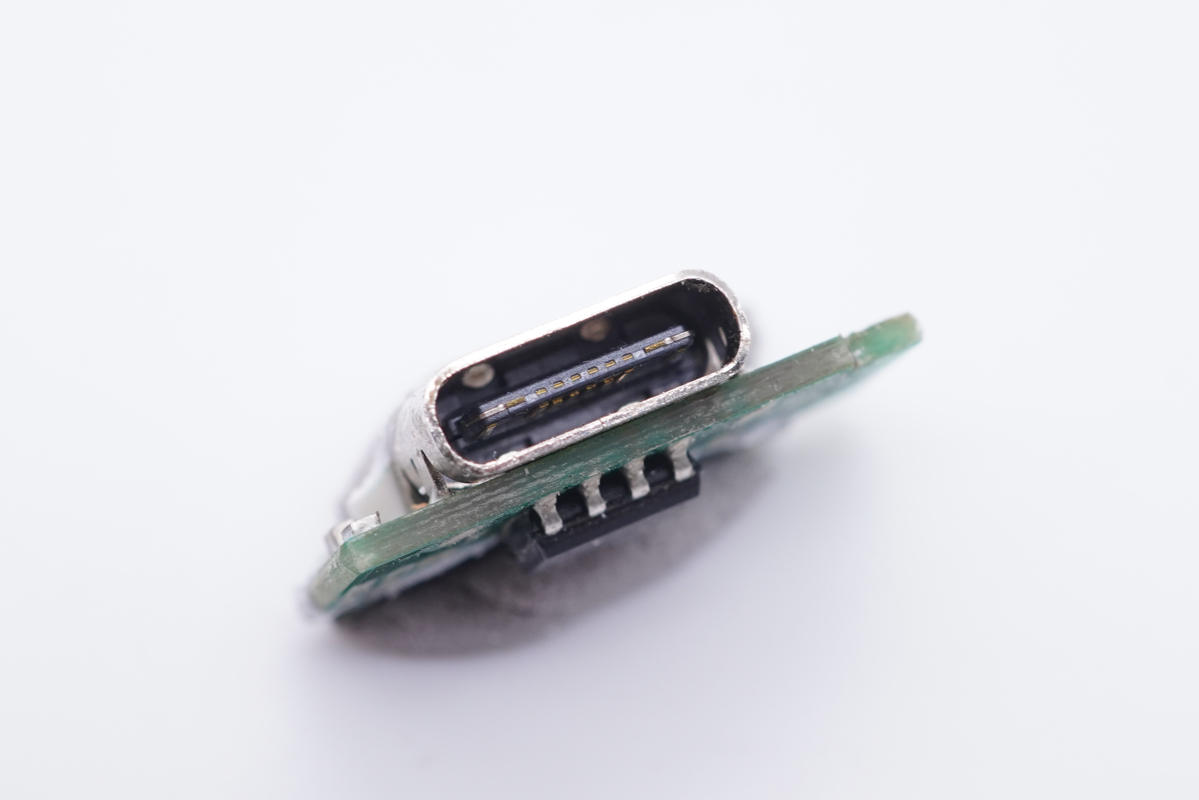

USB-C母座特写。

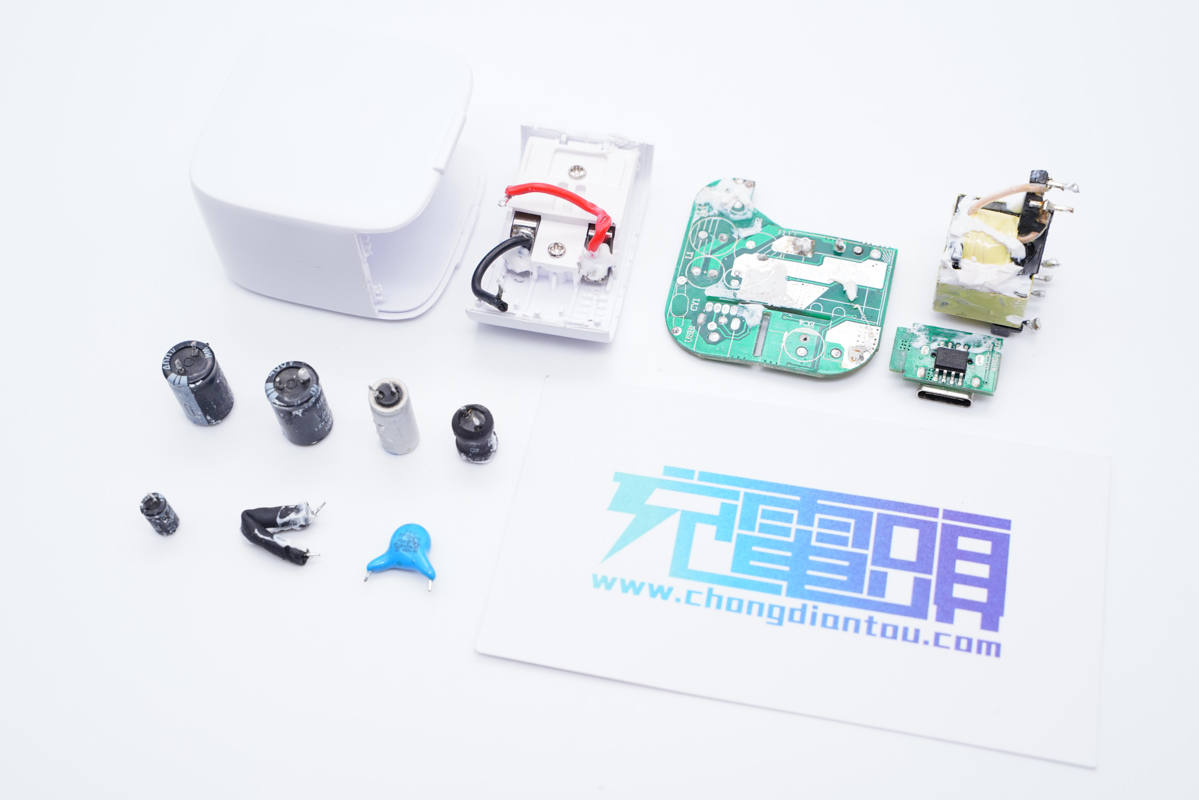

全部拆解完毕，来张全家福。
充电头网拆解总结
鑫佳伟这款20W快充充电器采用PC材质白色外壳，整体十分简洁，可方便客户进行差异化定制。充电器兼容QC2.0/3.0、AFC、FCP、PD3.0和PPS多个快充协议，还具备3.3-5.9V3A和3.3-11V1.8A两组PPS电压档位，不仅可以满足iPhone 12 20W快充，对其它品牌手机也有很好的兼容。
充电头网通过拆解了解到，充电器采用了诚芯微CX7509+CX7538+CX2919C一整套快充方案，方案集成度非常高，性能可靠。同时很有效精简外围电路降低系统成本，还能够有效帮助充电器实现“小冰块”等特征。此外充电器还采用了万京源和丰宾电容进行输入输出滤波，电容等器件打胶加固，整体的用料做工相当Nice。
