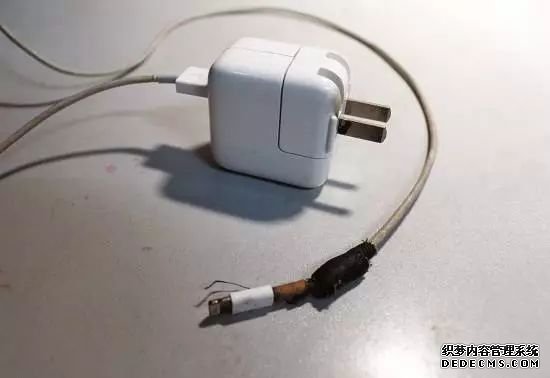

用过苹果 iPhone 的同学,一定都有下图的烦恼。数据线作为最重要的手机配件之一,其耐用程度及寿命远没有手机那么好,尤其是苹果的数据线,用着用着就出现“烂皮”的问题,为什么数据线的皮会容易烂呢?
从材质上面看,苹果数据线用的是 TPE 材质。TPE 材质的优点无外乎几点:硬度范围广、透明性好、弹性高、价格低。因此这种材质常常主要用来制作数据线,计算机配线等线材。

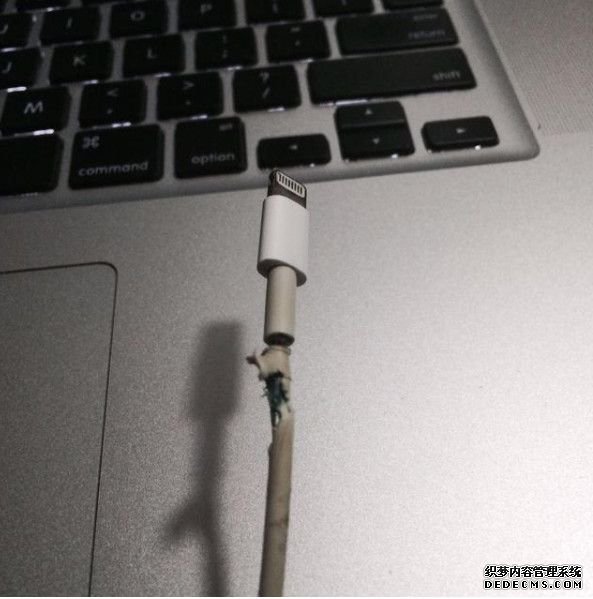

而苹果数据线发生烂皮的位置往往是?Lightning?接口端线材与接口连接处,这恰好就是硬胶与软胶结合处。由于 TPE 包裹的线材与充线头硬塑胶材质和硬度不同,使得注塑成型时线材与硬塑胶头接合处存在成型应力。这就为数据线烂皮埋下了隐患。
另外,苹果线材包裹的线皮厚度也比较薄,线材的内部包金属网层,同样存在内应力。再加上数据线接头处使用率最高,所以苹果线烂皮就常常发生在接头处。
除了容易烂皮,苹果数据线还经常容易发黄。
苹果数据线为什么这么容易黄变呢?TPE 材质虽然耐紫外线属性比较强,但是这种材质的耐脏性比较差。由于数据线的特殊属性,要求数据线的材质要有阻燃性及符合 RoHS,而线材成型后,厂商并没有进行表面处理,也没有加入抗黄剂,所以在数据线使用一段时间后很容易粘上脏污,产生黄变。
苹果原装充电线价格昂贵,耐用性又不高,一根原装线想要用上两年都是一件难上加难的事情。因此苹果的数据线常遭到消费者的垢病,让果粉不得不选择第三方苹果充电线,同时也促使了市场上第三方数据线繁荣昌盛。 下面就教大家如何挑选第三方数据线 ,非 iPhone 机型也通用哦~
目前正规的第三方数据线,成品都会进行可靠性测试,分为环境可靠性测试及机械可靠性测试。

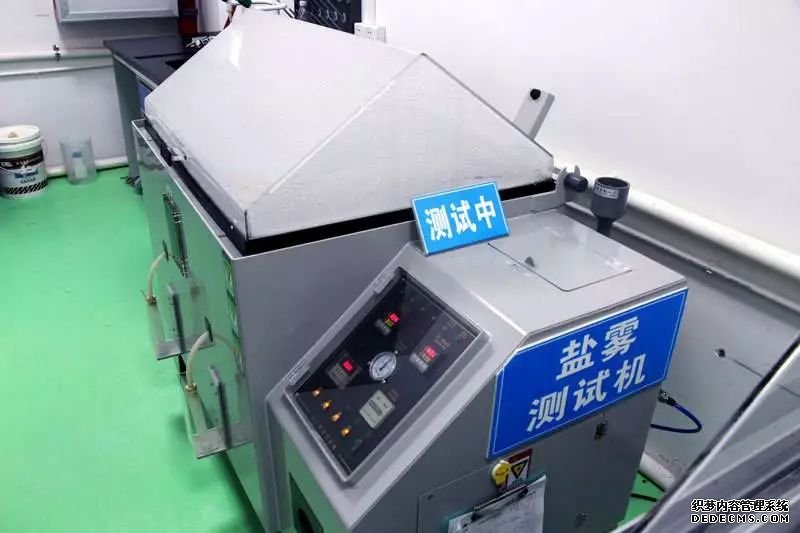

环境可靠性测试包含有高温试验、低温试验、恒定湿热测试、温度冲击、盐雾测试。温度方面的测试主要是检测线材在高温及低温环境下,其外观会不会产生变化,功能是否失效;而盐雾测试主要是测试线材二端插头是否会生锈,盐雾测试也会 24H 盐雾及 48H 盐雾测试。

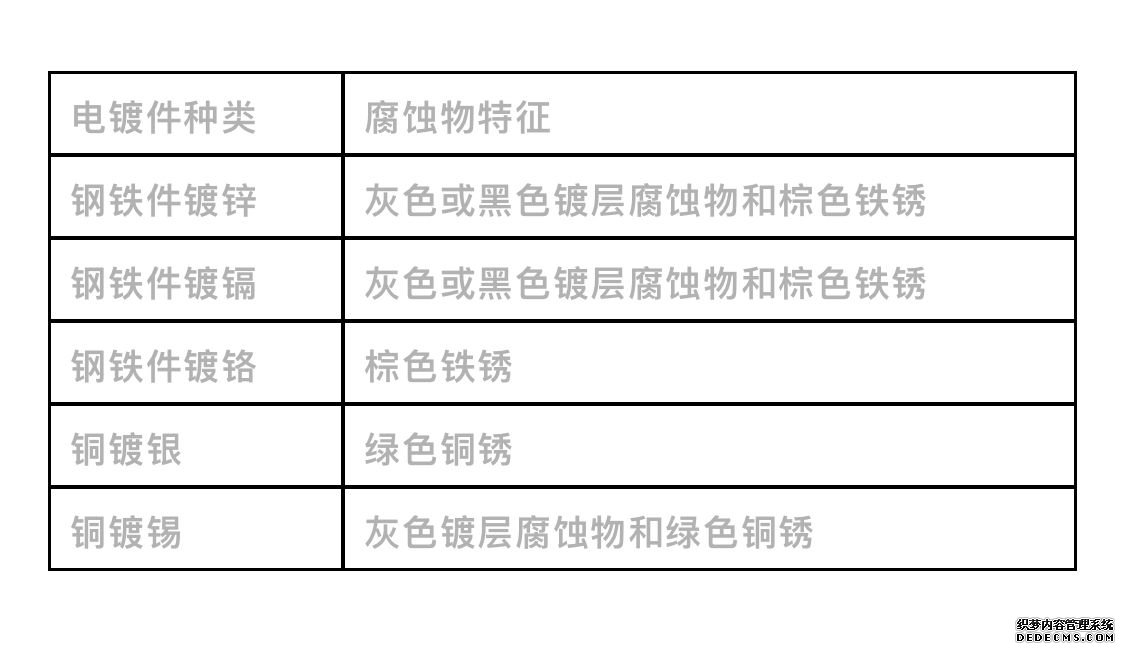

常见电镀件盐雾试验后的腐蚀特征见下表:
机械可靠性测试有插头插拔测试及寿命测试、插头抗压力及抗弯折力、拉力试验、线材摇摆试验、跌落测试、振动试验。
其中插拔测试一般是插拔 3000 次测试,测试完后,功能正常才判定 OK。

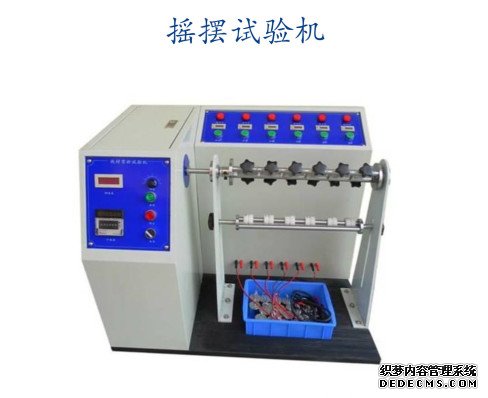

而看线材是否容易烂皮的测试,主是要看线材摇摆测试:将线材固定在仪器上,吊上 200G 配重,设定角度 ±60 度,每分钟 30 个循环?,共做 3000 个循环测试。测试完后进行观察,表皮不可断开、开裂,结构无损坏,性能测试通过,无短路,开路等现象。
这是在线材开发的时候进行的可靠性测试,只是验证线材结构设计上是否存在隐性可靠性缺陷。因为可靠性测试一般为破坏性测试,不是每根线都进行测试,而且每个人的使用习惯不一样,导致线材使用寿命也不一样。
线材还有使用 PVC 材质的, PVC材料是塑料装饰材料的一种,是聚氯乙烯材料的简称,PVC(PolyvinylChloride,简称 PVC)价格比 TPE 低廉,但是因为因为 PVC 是一种硬塑料,要将它变得柔软,必须要加入大量增塑剂,增塑剂在加热的环境下容易释放出来。欧盟规定 2006 年 7 月 1 日以后进入欧盟国家的产品必须符合环保 RoHS 规定。传统 PVC 线材因含一定量的重金属元素等有害物质,所以不符合 RoHS 规定。
TPE、PVC 两种线材很好分辨,PVC 线质地比较硬,不管是绕在一起还是展开,总有一种比较僵硬的感觉,线材表面通常没有经过精细加工,在光线下看起来比较粗糙而暗淡。使用过一段时间后,就会产生扭曲变形,而且也捋不直,而且 PVC 材质的数据线,PVC 数据线闻起来有一股比较明显的塑料味道。所以好的线材一般不用?PVC 材质,PVC 材质的线材一般不推荐购买。
除了 TPE 和 PVC 材质,还有使用尼龙材料的编织数据线,这类线具有耐磨,耐脏,耐折等特点,所以使用寿命较长。尼龙编织数据线颜色鲜艳,尼龙编织数据线可以在线身上面改变颜色,纹路,添加其他颜色。由于尼龙材质本身很柔软的特性手感摸着很舒服,尼龙线材手感好且不容易损坏。
